1.黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于包括以下步骤:步骤一、黑磷纳米片的制备
以二甲基亚砜为溶剂,以四丁基四氟硼酸铵为溶质所组成的溶液作为电解液;以铂电极为阳极,以黑磷晶体为阴极,施加一定电压进行电化学剥离黑磷;最后辅以超声从而使其均匀分散在溶液中,通过离心即得所需的黑磷纳米片;
步骤二、黑磷纳米片/硫化镉光催化剂的制备
在乙二醇溶液中,将步骤一电化学剥离得到黑磷纳米片与乙酸镉、硫脲混合,在氮气气氛下于120-180℃反应12-18h,制备得到黑磷纳米片/硫化镉光催化剂;
上述黑磷纳米片/硫化镉光催化剂,为黑磷纳米片表面生长硫化镉纳米粒子,其中黑磷纳米片的质量含量为0.5-2.5wt%。
2.如权利要求1所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一电解液中四丁基四氟硼酸铵的浓度为0.01mol/L。
3.如权利要求1或2所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一黑磷纳米片的制备过程中保护气体包括但不限于氮气、氩气中一种或两种混合气体。

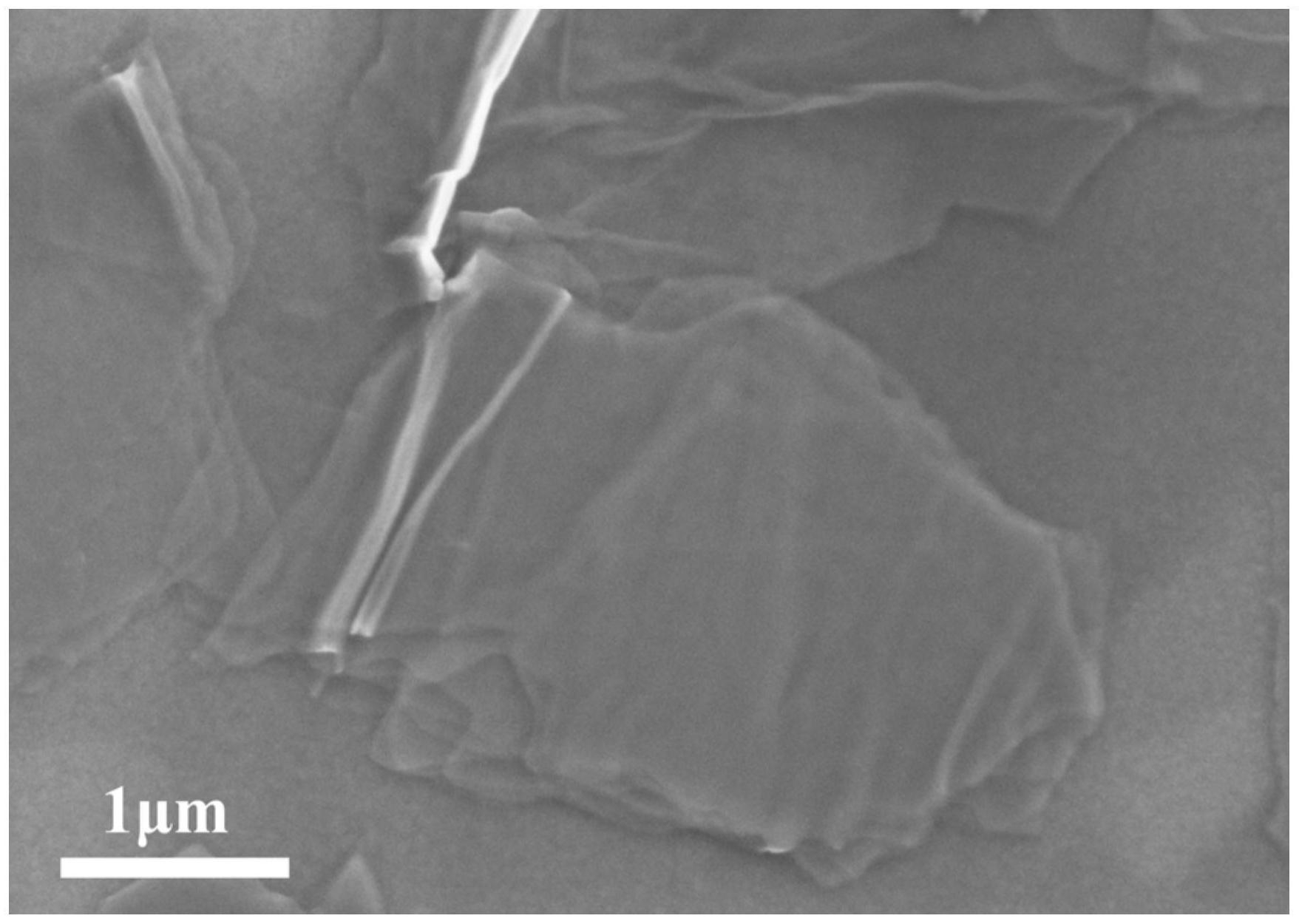

4.如权利要求1或2或3所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一黑磷纳米片光具有二维结构,尺寸最大可以达到2μm,厚度不超过8nm。
5.如权利要求1-4任一所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一电剥离电压为4.6-5.2V。
6.如权利要求5任一所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一电剥离时间为1-6小时。
7.如权利要求1-6任一所述的黑磷纳米片/硫化镉光催化固氮催化剂的制备方法,其特征在于步骤一超声时间为5-10分钟。
8.如权利要求1-7任一所述的制备方法制备得到的黑磷纳米片/硫化镉在光催化固氮上的应用。
9.如权利要求8所述的应用,其特征在于在黑磷纳米片/硫化镉在可见光光照下将氮气和水转化成氨。
