1.一种碳纳米粒子表面印迹聚合物的制备方法，其特征在于：具体包括如下步骤：步骤1：将葡萄糖溶于20～30mL去离子水中，加入相对葡萄糖比例为1％wt～5％wt丙烯酸，充分溶解后置于水热反应釜在于170～195℃反应4～6h，得到羧基功能化碳纳米微球，洗涤干燥，将其命名为CFC；

步骤2：将步骤1得到的CFC加入含有溶菌酶的Tris-HCl缓冲液中，在常温下搅拌0.5～

1.5h，进行蛋白固定化作用，得到预反应溶液，名为产物A；

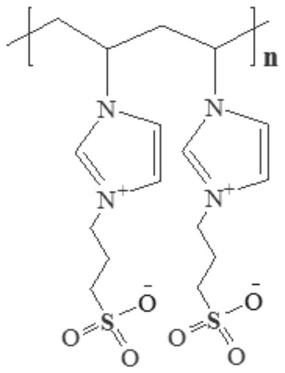

步骤3：向步骤2得到的产物A中加入5～30mg聚1-乙烯基-3-磺丙基咪唑鎓，常温下搅拌

0.5～1.5h，得到产物B；

步骤4：在产物B中加入多巴胺,再置于20～30℃下搅拌10～60min，得到产物C；

步骤5：将产物C用2％乙酸和2％SDS混合溶液反复洗涤去除包埋蛋白，直至紫外分光光度计检测未见溶菌酶为止，洗涤后，真空干燥过夜，得到溶菌酶印迹聚合物，将其命名为CFC-PVSP@MIP。

2.根据权利要求1所述的一种碳纳米粒子表面印迹聚合物的制备方法，其特征在于：所述步骤1中洗涤、干燥具体过程为：先用超纯水洗涤，再用乙醇洗涤；洗涤完成后将液体过滤掉，固体产物在40～45℃下，真空干燥12～24h。

3.根据权利要求1所述的一种碳纳米粒子表面印迹聚合物的制备方法，其特征在于：所述步骤2中CFC和溶菌酶的质量比为2～3:1。

4.根据权利要求1所述的一种碳纳米粒子表面印迹聚合物的制备方法，其特征在于：所述步骤3中聚1-乙烯基-3-磺丙基咪唑鎓的加入量与步骤1中CFC的质量比为1～2:2。

5.根据权利要求1所述的一种碳纳米粒子表面印迹聚合物的制备方法，其特征在于：所述步骤4中多巴胺的加入量与步骤1中CFC的质量比为1～2:2。
