专利号: 2019108660553
申请人: 张赛
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

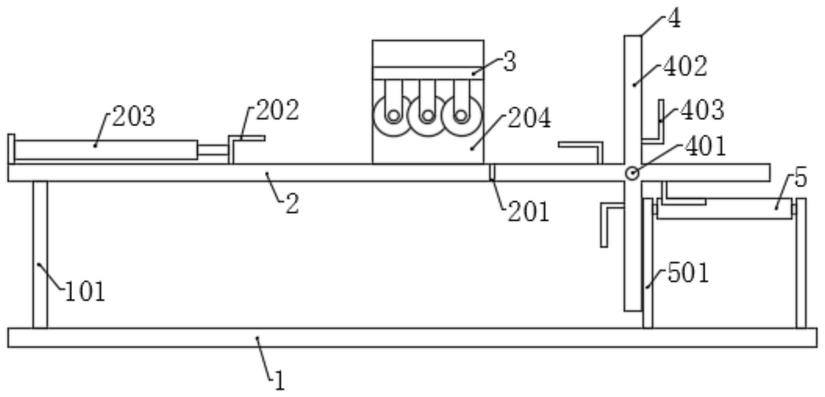

1.一种建筑木材加工用等距切割装置,其特征在于:包括底座(1),所述底座(1)的顶面左侧通过第一支撑杆(101)固定连接有工作台(2),顶面右侧设置有输送组件,且工作台(2)和输送组件之间设置有转动架(4),所述工作台(2)的顶面左侧设置有液压伸缩缸(203),液压伸缩杆的输出端固定有L形的推动板(202),所述工作台(2)的顶面左侧对称固定有两个侧板(204),两个侧板(204)的之间设置有等距切割机构(3),所述等距切割机构(3)包括设置于侧板(204)上的升降组件,两个升降组件设置有升降板(7),升降板(7)的底面设置有切割组件,顶面设置有调节组件。

2.根据权利要求1所述的一种建筑木材加工用等距切割装置,其特征在于,所述转动架(4)包括转动轴(401),转动轴(401)的两端分别与两侧的固定板(201)转动连接,且转动轴(401)上沿圆周方向均匀固定有四个转动板(402),转动板(402)上沿宽度方向均匀设置有多个直槽,且直槽设置为开口槽,所述转动板(402)上沿宽度方向均匀固定有多个L形的卡板(403),且卡板(403)与直槽位置错开。

3.根据权利要求2所述的建筑木材加工用等距切割装置,其特征在于:所述转动轴(401)的一端连接有转动电机,转动电机固定安装于固定板(201)上,并电连接有电源和开关。

4.根据权利要求2所述的建筑木材加工用等距切割装置,其特征在于:所述转动轴(401)的一端固定有转动盘(406),转动盘(406)上设置有转动连接有棘爪(407),且棘爪(407)的中部通过弹簧与转动盘(406)连接,所述固定板(201)上对应位置转动连接有转动齿轮(404),转动齿轮(404)的转动中心与转动轴(401)重合,且转动齿轮(404)上同轴固定有内棘轮(405),所述棘爪(407)与内棘轮(405)对应连接,所述液压伸缩缸(203)的输出端还固定有移动齿条(205),移动齿条(205)沿水平方向移动,并与转动齿轮(404)啮合。

5.根据权利要求4所述的建筑木材加工用等距切割装置,其特征在于:所述底座(1)的上方固定有滑槽(102),所述移动齿条(205)滑动连接于滑槽(102)中。

6.根据权利要求2所述的建筑木材加工用等距切割装置,其特征在于:所述输送组件包括均匀设置的多个输送辊(5),底座(1)上对应输送辊(5)的两端位置分别固定有第二支撑杆(501),输送辊(5)的两端分别与第二支撑杆(501)的顶端转动连接,位于转动架(4)处的多个所述输送辊(5)分别位于转动板(402)上的直槽中。

7.根据权利要求1所述的建筑木材加工用等距切割装置,其特征在于:所述升降组件包括转动连接于侧板(204)内侧的丝杆(6),丝杆(6)上套接有升降块(602),且一端连接有升降电机(603),所述丝杆(6)的一侧还平行设置有导向杆(601),导向杆(601)与侧板(204)固定连接,且升降块(602)套接于导向杆(601)上,并沿导向杆(601)滑动,所述升降块(602)的内侧面固定有连接板(701),升降板(7)的两端分别与两侧的连接板(701)固定连接。

8.根据权利要求7所述的建筑木材加工用等距切割装置,其特征在于:所述切割组件包括沿升降板(7)前后方向均匀设置并转动连接的第一切割轴、第二切割轴和第三切割轴,且第一切割轴、第二切割轴和第三切割轴之间依次通过带轮和传动带连接,所述第一切割轴上固定有第一切割刀(8),一端连接有切割电机(801),且第一切割刀(8)位于升降板(7)的中间位置,所述升降板(7)上对应第二切割轴的位置对称并滑动连接有两个第二刀座(901),第二刀座(901)的底端转动连接有第二切割刀(9),所述第三切割轴上对称设置有第三切割刀(10),并对应设置有与升降板(7)滑动连接的第三刀座(1001),所述第三切割刀(10)与第二切割刀(9)之间的垂直距离和第二切割刀(9)与第一切割刀(8)之间的垂直距离相等。

9.根据权利要求8所述的建筑木材加工用等距切割装置,其特征在于:所述第二切割刀(9)的中心孔中固定有限位块,第二切割轴套接于第二切割刀(9)的中心孔中,且轴上沿长度方向固定有限位槽,限位块滑动连接于限位槽中,所述第三切割轴上与设置有限位槽,且第三切割刀(10)上对应设置有限位块。

10.根据权利要求8所述的建筑木材加工用等距切割装置,其特征在于:所述调节组件包括固定于升降板(7)顶面的固定轴(704),且固定轴(704)位于第一切割刀(8)的正上方,所述固定轴(704)上转动连接有两个转动杆(11),转动杆(11)上沿长度方向设置有调节槽,且一侧固定有弧形的调节齿条(1102),所述弧形的调节齿条(1102)与圆心与固定轴(704)重合,且一侧啮合有调节齿轮(1101),调节齿轮(1101)连接有调节电机,所述升降板(7)上对应位置分别设置有第一移动槽(702)和第二移动槽(703),第二刀座(901)和第三刀座(1001)的顶端分别滑动连接于第一移动槽(702)和第二移动槽(703)中,且第一刀座和第二刀座(901)的顶端分别转动连接有第二移动轮(902)和第三移动轮(1002),且位于左侧第一移动轮和第二移动轮(902)位于左侧转动杆(11)上的调节槽中,位于右侧的第二移动轮(902)和第二移动轮(902)位于右侧转动杆(11)上的调节槽中。
