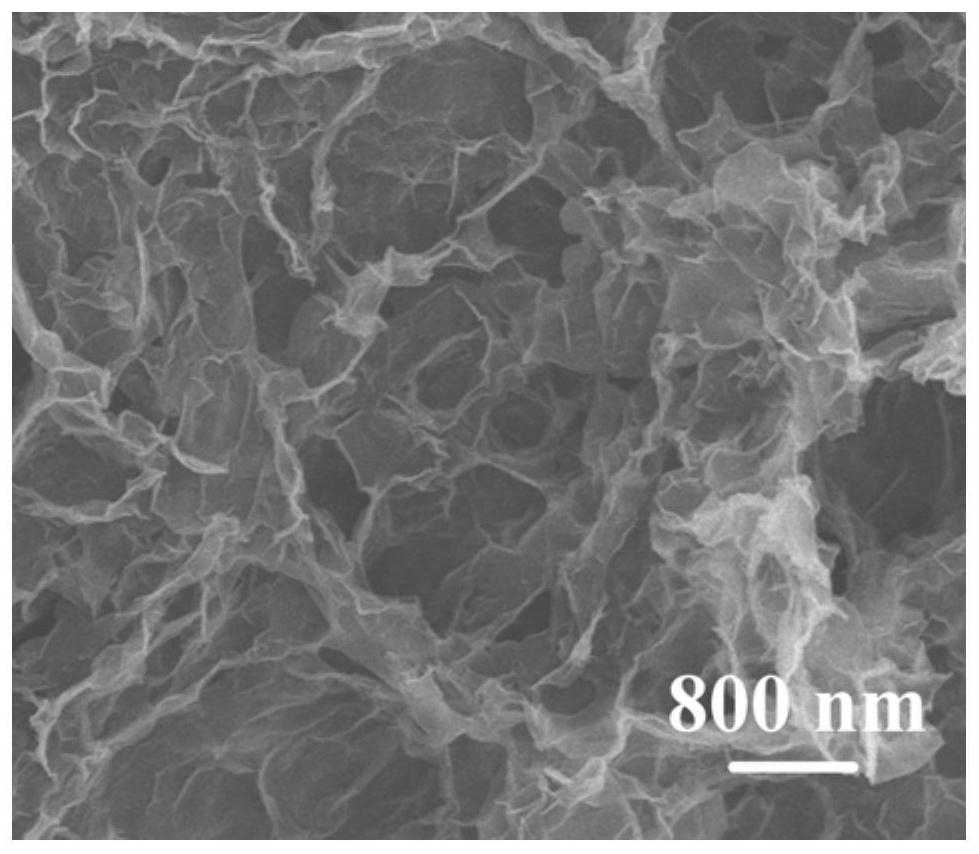

1.一种ZIF-8@还原氧化石墨烯负载硫复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：（1）将氧化石墨烯超声分散在硫酸溶液中，经溶剂热反应，得到三维还原氧化石墨烯；

（2）将锌盐、尿素溶解在去离子水中得到混合溶液；将三维还原氧化石墨烯浸泡在混合溶液中，然后转移至反应釜中进行水热反应，得到碱式碳酸锌@还原氧化石墨烯复合材料；

（3）将2-甲基咪唑溶解在甲醇中，然后加入碱式碳酸锌@还原氧化石墨烯复合材料进行浸泡反应，得到ZIF-8@还原氧化石墨烯复合材料；

（4）将ZIF-8@还原氧化石墨烯复合材料与硫粉均匀混合，在氩气气氛中进行熏硫，得到ZIF-8@还原氧化石墨烯负载硫的复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤（1）中，所述硫酸溶液的浓度为

0.8 1.8 mol/L；所述氧化石墨烯在硫酸溶液中的浓度为0.8 4.0 g/L；所述溶剂热反应的~ ~条件为160 255℃反应15 30小时。

~ ~

3.根据权利要求1所述的制备方法，其特征在于，步骤（2）中，所述锌盐选自无水氯化锌、二水乙酸锌、六水合硝酸锌和七水合硫酸锌中的一种或几种。

4.根据权利要求1或3所述的制备方法，其特征在于，步骤（2）中，所述锌盐和尿素的物质的量之比为1：1.5 1：5；所述锌盐在混合溶液中的浓度为0.1 0.8 mol/L；所述三维还原~ ~氧化石墨烯在混合溶液中的浓度为0.1 2.0 g/L。

~

5.根据权利要求1或3所述的制备方法，其特征在于，步骤（2）中，三维还原氧化石墨烯在混合溶液中浸泡的温度为5 60℃，浸泡时间为24 48小时；所述水热反应的条件为80 200~ ~ ~℃反应5 20小时。

~

6.根据权利要求1所述的制备方法，其特征在于，步骤（3）中，所述2-甲基咪唑在甲醇中的浓度为0.2 1.0 mol/L；碱式碳酸锌@还原氧化石墨烯相对于甲醇的浓度为1.0 8.0 g/L；

~ ~

所述浸泡反应的条件为5 50℃浸泡反应5 30小时。

~ ~

7.根据权利要求1所述的制备方法，其特征在于，步骤（4）中，所述ZIF-8@还原氧化石墨烯与硫粉的质量比为1：1 4；所述熏硫的条件为110 160℃熏硫20 48小时。

~ ~ ~

8.一种如权利要求1-7任意一项所述的制备方法制备得到的ZIF-8@还原氧化石墨烯负载硫复合材料。

9.一种锂硫电池正极，其特征在于，以权利要求8所述的ZIF-8@还原氧化石墨烯负载硫复合材料为活性物质制备得到。

10.一种锂硫电池，其特征在于，以权利要求9所述的锂硫电池正极为正极组装而成。
