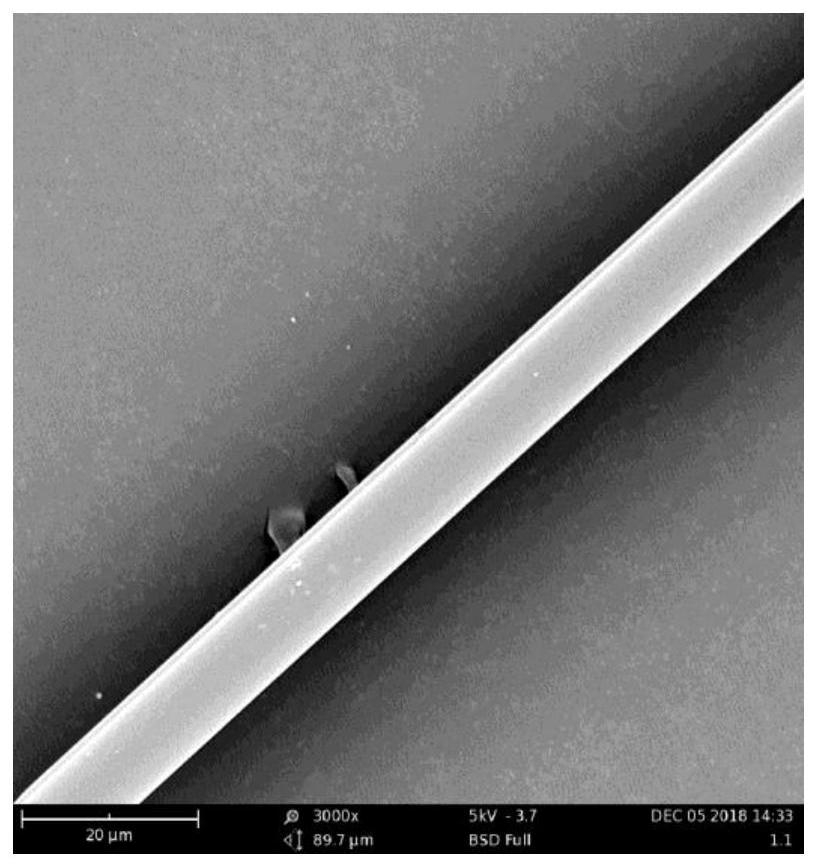

1.一种聚酰亚胺纤维原纤化处理方法，包括在聚酰亚胺纤维原纤化工艺中的聚酰亚胺纤维短切、聚酰亚胺纤维磨解处理，其特征在于：所述的聚酰亚胺纤维磨解处理是指将短切后直径为10μm‑40μm长度为6000μm的聚酰亚胺纤维、粒径为5μm‑20μm碳酸钙粉末和0.1μm‑5μm蛋白质微纳米粉体同时加入到磨解装置中进行磨解处理90‑120min，向磨解后的聚酰亚胺纤维、碳酸钙粉末以及蛋白质微纳米粉体中添加浓度为0.01%的NaOH溶液对蛋白质微纳米粉体进行溶解，并在过滤装置中进行分离并烘干得到聚酰亚胺纤维和碳酸钙粉末，向获得的聚酰亚胺纤维与碳酸钙粉末的混合物中添加浓度为0.03%的HCl对碳酸钙粉末进行溶解，并在过滤装置中分离出聚酰亚胺纤维并烘干获得原纤化的聚酰亚胺纤维；

其中，向聚酰亚胺纤维中添加的蛋白质微纳米粉体和碳酸钙粉末的质量百分比分别为：

聚酰亚胺纤维                        5%‑30%蛋白质微纳米粉体                    40%‑50%碳酸钙粉末                          30%‑45%。

2.如权利要求1所述的一种聚酰亚胺纤维原纤化处理方法，其特征在于：所述的蛋白质微纳米粉体为羊毛粉体或蚕丝粉体。
