1.一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：其包括以下步骤：

1）取适量氧化剂与掺杂剂对甲苯磺酸溶于水中，得到溶液A，并置于6‑10℃下预冷却1‑

2小时；

2）取吡咯单体与SWCNTs粉末超声分散于环己烷溶液中，得到溶液B；

3）将溶液B逐滴加入溶液A中，形成清晰界面；

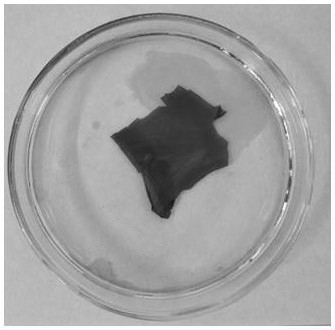

4）在6‑10℃下反应充分后经清洗，干燥后得到PPy‑SWCNTs纳米复合热电薄膜。

2.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：所述的氧化剂为FeCl3。

3.根据权利要求1或2所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：掺杂剂的浓度为0.2‑0.4M，氧化剂和掺杂剂的摩尔比为1:（1‑5）。

4.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：步骤1）中预冷却温度为8℃，冷却时间为1小时。

5.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：步骤2）中吡咯单体的浓度为0.2‑0.4M。

6.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：步骤2）中SWCNTs的加入量在0.1‑5mg。

7.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：步骤3）中超声时间为15‑30min，超声功率为100‑200W，频率为40‑60KHz。

8.根据权利要求1所述的一种PPy‑SWCNTs纳米复合热电薄膜的制备方法，其特征在于：步骤4）中，步骤4）中温度为8℃，清洗时间为5‑60min，干燥条件为60℃下真空干燥。

9.一种基于上述权利要求1、2、3、4、5、6、7或8中任意一条所述的PPy‑SWCNTs纳米复合热电薄膜的制备方法制备的纳米复合热电薄膜，其特征在于：所述纳米复合热电薄膜由高Seebeck系数的SWCNTs与高导电的PPy纳米膜通过低温界面聚合得到。

10.根据权利要求9所述的纳米复合热电薄膜，其特征在于：所述纳米复合热电薄膜的厚度在50‑300nm，SWCNTs的直径小于10nm。
