专利号: 2019108788449
申请人: 杭州遇见可能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

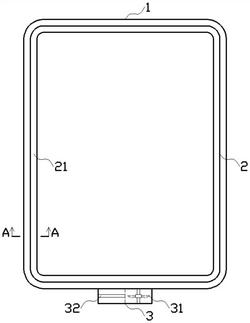

1.一种新能源汽车天窗自动检漏排水装置,它包括储水外壳(1)、检测模块(2)及排水模块(3),其特征在于:所述储水外壳(1)设为条形管状,所述储水外壳(1)的上端设为开口,所述储水外壳(1)设有四根且首尾密封连接,所述储水外壳(1)的连接形状与汽车天窗的接缝形状一致,所述储水外壳(1)安装在汽车天窗接缝处的正下方;所述储水模块内部设置有检测模块(2);所述检测模块(2)包括检测线(21),所述检测线(21)使用电热丝材料制作,所述检测线(21)包括两条平行设置的感应线,所述感应线分别连接在电源的正负极上,所述感应线上设置有控制开关,所述感应线之间通过绝缘材料间隔开,所述检测线(21)安装在所述储水外壳(1)内部的下端;所述检测线(21)包括报警灯,所述报警灯使用LED灯,所述报警灯通过导线与所述控制开关联通,所述报警灯安装在汽车内部;所述排水模块(3)包括排气口,所述排气口包括进风口及出风口,所述排气口安装在所述储水外壳(1)上,所述排气口与所述储水外壳(1)的内部腔体联通;所述进风口内部设置有挡水板(31),所述出风口内部设置有排风扇(32),所述排风扇(32)通过导线与所述控制开关联通;

所述储水外壳(1)的上端外侧设置有电磁铁(11),所述电磁铁(11)安装在汽车接缝处的金属层上,所述电磁铁(11)通过导线与电源联通;所述储水外壳(1)的截面设为半环形面,所述储水外壳(1)使用玻璃材料制作;

所述装置在使用时,当汽车天窗出现雨水渗透时,雨水沿着汽车天窗的接缝处流入所述储水外壳(1)的内部并聚集在所述储水外壳(1)的底部;由于所述储水外壳(1)的内部设置有连接在电源正负极上的所述感应线,因此雨水在所述感应线之间形成导体,使得所述感应线之间形成闭合回路,从而使得所述检测线(21)通电发热且所述排风扇(32)同步通电运转;同时所述报警灯在通电状态下被点亮,提示使用者需要对汽车天窗的密封性进行维修;此时逐渐发热的所述检测线(21)使得所述储水外壳(1)内部的雨水温度上升直至蒸发成水汽,并在所述排风扇(32)的作用下,随气流一并排出至所述储水外壳(1)的外部;在此过程中,所述储水外壳(1)内部的积水被排出,且加热的所述检测线(21)会使得汽车天窗接缝处的水滴一并被加热成水汽排出,进一步提高了排水的效果;同时,排出的水汽能够一定程度增加汽车内部空气环境的湿度,改善汽车内部空气环境;当所述储水模块内部的积水排出后,所述检测线(21)之间的导体消失,所述控制开关即可自动关闭,从而达到自动控制循环使用的作用;

通过电磁吸附能够稳定的将所述储水外壳(1)固定在汽车天窗的下方,同时也有利于所述储水外壳(1)的拆卸;

能够使得雨水汇集在所述储水外壳(1)的底部,同时通过耐热玻璃提高该装置的使用寿命。

2.根据权利要求1所述的新能源汽车天窗自动检漏排水装置,其特征在于:所述进风口处设置有过滤层,所述过滤层使用海绵材料制作;所述出风口设置有排风管道,所述排风管道安装在汽车座椅的下方。
