专利号: 2019108800968
申请人: 佛山职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

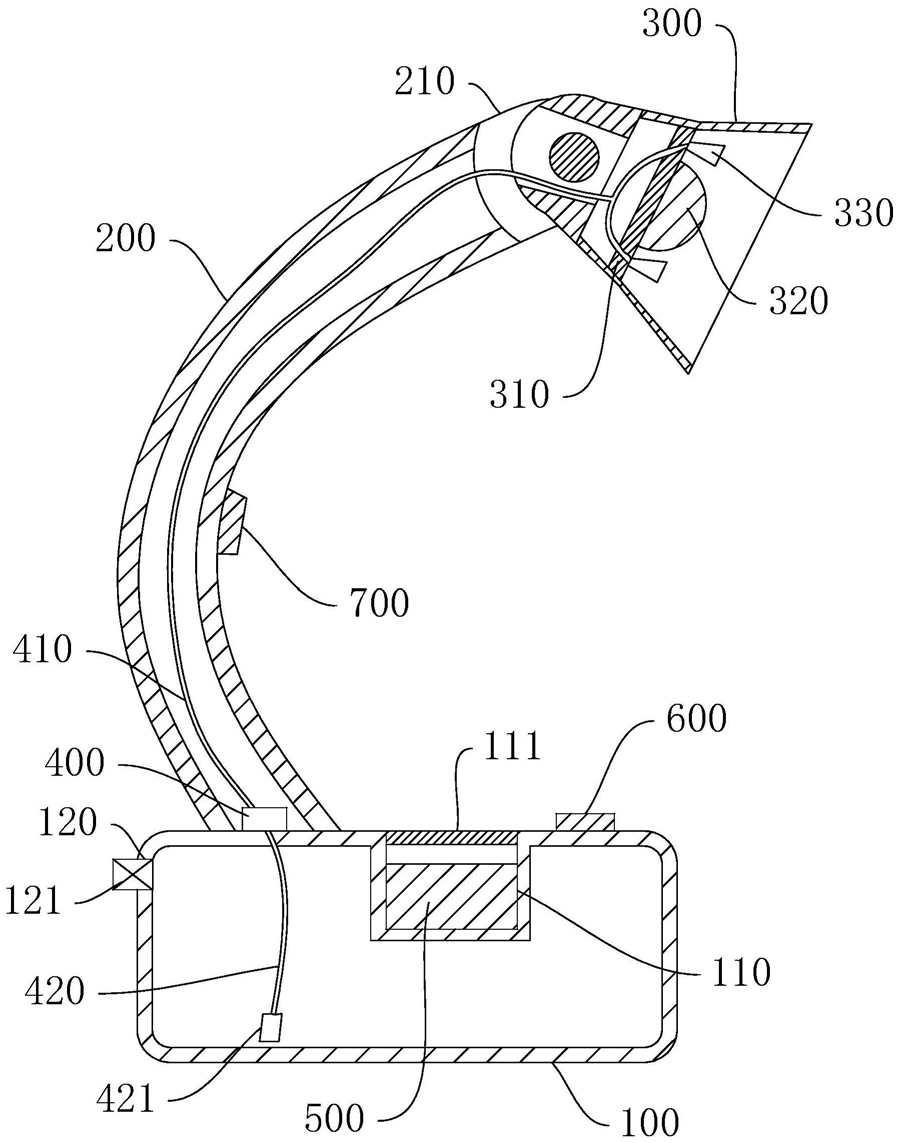

1.一种应急台灯,其特征在于:包括水箱壳(100)、灯臂(200)、灯头组件,所述的灯臂(200)呈中空结构,所述的灯臂(200)的下端与水箱壳(100)顶部固定连接,所述的灯头组件包括灯罩体(300),在所述的灯罩体(300)与灯臂(200)上端之间设有铰接构件,所述的灯罩体(300)通过铰接构件与灯臂(200)的上端铰接,在所述的灯罩体(300)内安装有灯板(310),在所述的灯板(310)的外侧面上安装有LED发光体(320)和喷头(330),在所述的灯臂(200)内安装有水泵(400),所述的水泵(400)的出水口连接有供水管(410),所述的供水管(410)与喷头(330)连通,所述的水泵(400)的进水口连接有进水管(420),所述的进水管(420)的进水端伸进水箱壳(100)内,在所述的水箱壳(100)的外侧安装有蓄电池(500)、LED灯开关(600),所述的LED灯开关(600)、蓄电池(500)与LED发光体(320)串联连接,在所述的灯臂(200)中部设有握手部,在所述的握手部的外侧壁安装有喷水开关(700),所述的喷水开关(700)、水泵(400)与蓄电池(500)串联连接;

所述的灯臂(200)呈弧形状,所述的握手部设置于灯臂(200)的中部;

在所述的水箱壳(100)的顶面设有往内凹进的安装槽(110),所述的蓄电池(500)安装于安装槽(110)内,在所述的安装槽(110)的槽口安装有槽盖(111)。

2.根据权利要求1所述的一种应急台灯,其特征在于:在所述的灯臂(200)的上端连接有呈前后相对设置的两个固定块(210),在两个固定块(210)之间设有转动间隙(220),所述的灯罩体(300)的顶部连接有与转动间隙(220)匹配的转动块(340),在所述的固定块(210)上设有轴线呈前后延伸的第一转动孔(211),所述的转动块(340)设置于转动间隙(220)内,在所述的转动块(340)上设有与第一转动孔(211)同轴设置的第二转动孔(341),所述的铰接构件包括铰接螺栓(800)和铰接螺母(810),所述的铰接螺栓(800)的螺纹段穿过两个第一转动孔(211)、第二转动孔(341)后与铰接螺母(810)螺纹连接。

3.根据权利要求2所述的一种应急台灯,其特征在于:所述转动块(340)呈中空结构,所述的供水管(410)穿过转动块(340)后与喷头(330)连通。

4.根据权利要求1所述的一种应急台灯,其特征在于:所述的水箱壳(100)的顶部设有通口(120),在所述的内安装有单向阀(121)。

5.根据权利要求1所述的一种应急台灯,其特征在于:在所述的进水管(420)的进水端安装有过滤器(421)。

6.根据权利要求1所述的一种应急台灯,其特征在于:所述的水箱壳(100)的底面水平设置。
