专利号: 2019108802874
申请人: 孙强
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

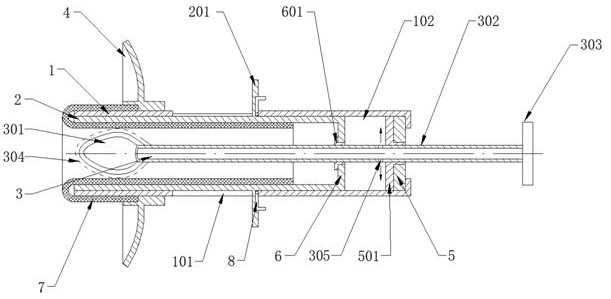

1.一种妇科检查取样装置,其特征在于,包括:外筒(1)和套叠于外筒(1)内部并沿外筒(1)的内壁轴向滑动的内筒(2);所述内筒(2)内还设置有取样装置(3),所述取样装置(3)包括取样囊(301)、取样管(302)和旋转底座(303),所述取样囊(301)和旋转底座(303)分别设置在取样管(302)的两端,所述取样管(302)设有旋转底座(303)的一端依次由外筒(1)和内筒(2)的底部穿出,所述取样管(302)设有取样囊(301)的一端位于内筒(2)中并可沿内筒(2)的中轴线滑动并进出内筒(2)。

2.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述外筒(1)和内筒(2)均为中空管;所述外筒(1)的外壁上安装有定位套(4),所述定位套(4)与外筒(1)的外壁紧密连接;所述外筒(1)的外壁上定位套(4)后方还设置两个对穿的滑槽(101);所述内筒(2)的外壁上对称设置有两个滑块(201),所述滑块(201)垂直固定在内筒(2)的外壁上,与滑槽(101)配合并随着内筒(2)沿滑槽(101)滑动,所述内筒(2)通过滑块(201)沿滑槽(101)左右滑动而实现沿外筒(1) 的内壁轴向滑动。

3.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述外筒(1)和内筒(2)的底部分别设置有外筒端盖(5)和内筒端盖(6),所述内筒端盖(6)与内筒(2)一体成型,所述外筒端盖(5)与外筒(1)螺纹连接;所述取样管(302)依次通过外筒密封套(501)和内筒密封套(601)与外筒端盖(5)和内筒端盖(6)连接;所述取样管(302)与外筒密封套(501)固定密封连接,所述取样管(302)与内筒密封套(601)滑动密封连接;所述外筒密封套(501)与外筒(1)的内壁滑动密封连接。

4.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述取样装置(3)中取样囊(301)由弹性材料制成,内部为中空结构,所述取样囊(301)由其内部空腔中气压大小变化而膨胀或收缩;所述取样囊(301)的外表面上设置有取样软刷毛(304)。

5.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述取样囊(301)内部空腔与取样管(302)连通 ,所述取样管(302)位于外筒端盖(5)和内筒端盖(6)之间外筒密封套(501)前方设置有两个通气孔(305),所述通气孔(305)对称设置在取样管(302)上,且与取样管(302)内孔连通。

6.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述外筒端盖(5)通过定位凸台(102)与外筒(1)的底部定位,所述凸台(102)与外筒(1)一体成型。

7.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述内筒(1)与外筒(2)的前端设置有软套(7),所述软套(7)平行设置于内筒(2)的内,其左端与内筒(2)的内壁贴合,其右端向外翻折后套在外筒(1)的外壁上并通过定位套(4)压紧固定在外筒(1)上。

8.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述软套(7)由医用硅胶材料制成。

9.根据权利要求2所述的一种妇科检查取样装置,其特征在于,所述妇科检查取样装置上还设置有滑块定位装置(8),所述滑块定位装置(8)包括在所述滑块(201)上设有定位滑槽(202),所述定位滑槽(202)内设置有弹性定位件(203),所述弹性定位件(203)由弹性材料折弯而成,包括:按压部(2031)、连接部(2032)和撑脚(2033),所述按压部(2031)与连接部(2032)成90°,所述撑脚(2033)分别抵在定位滑槽(202)的两侧,所述连接部(2032)通过撑脚(2033)卡在定位滑槽(202)中。

10.根据权利要求1所述的一种妇科检查取样装置,其特征在于,所述外筒(1)的滑槽(101)的一侧设置有刻度,可以显示滑块(201)沿滑槽(101)滑动的距离,提示内筒(2)端部进入体内的深度。
