1.一种高分散负载型钴基催化剂,其特征在于,包括氧化钴CoOx和多孔材料,其中,所述多孔材料为载体,所述氧化钴负载于多孔材料上,其中,多孔材料为SiO2、TiO2、Al2O3、ZrO2或分子筛材料;
其制备方法,包括以下步骤:
(1)将硝酸钴作为金属盐前驱体溶解于水中,采用等体积浸渍方法,加入多孔材料作为载体,室温下静置6‑24 h,干燥后获得负载钴盐的样品;
(2)将步骤(1)中获得的负载钴盐的样品与2‑甲基咪唑充分混合并研磨5‑10 min,经干燥后获得多孔材料负载的金属钴有机框架材料;

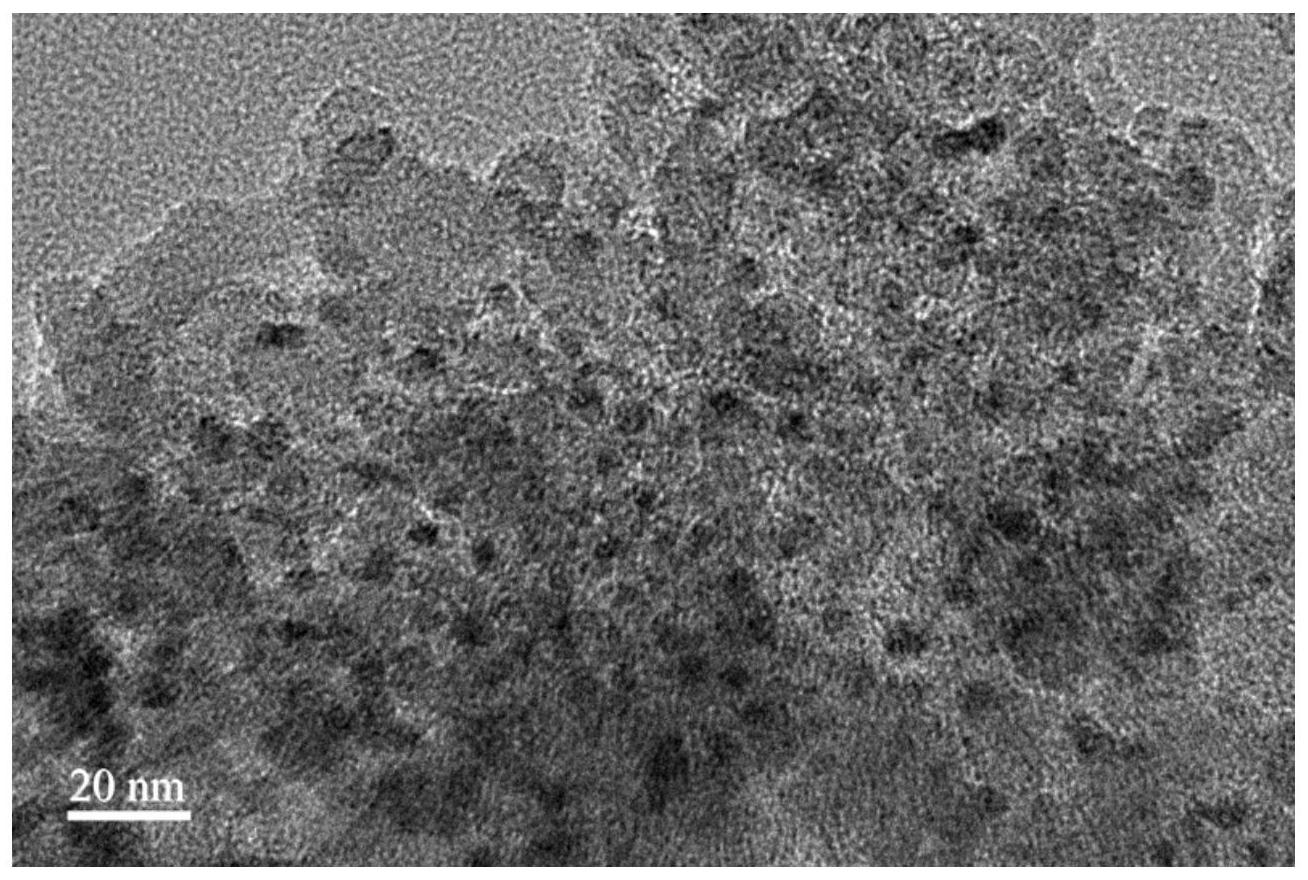

(3)将步骤(2)中获得的多孔材料负载的金属钴有机框架材料先后置于惰性气氛、空气中进行焙烧,即得高分散负载型钴基催化剂。
2.根据权利要求1所述的一种高分散负载型钴基催化剂,其特征在于,钴的负载量为载体质量的30 50%。
~
3.根据权利要求1所述的一种高分散负载型钴基催化剂,其特征在于,所述2‑甲基咪唑和硝酸钴的质量比2~20:1。
4.根据权利要求1所述的一种高分散负载型钴基催化剂,其特征在于,所述步骤(1)和步骤(2)中的干燥温度为60~100℃,干燥时间6~24 h。
5.根据权利要求1所述的一种高分散负载型钴基催化剂,其特征在于,所述步骤(3)中的惰性气氛 为氮气或氩气,流速为20~60 mL/min。
6.根据权利要求1所述的一种高分散负载型钴基催化剂,其特征在于,所述步骤(3)中焙烧温度为500~700℃,焙烧时间为2~6 h。
