专利号: 2019108858189
申请人: 嵊州市云瑞环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

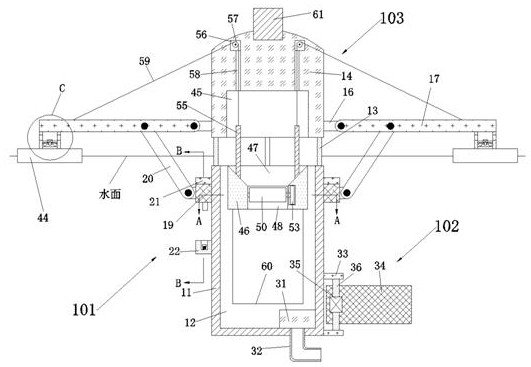

1.一种水面漂浮垃圾清理装置,包括下机体,所述下机体上端面设有开口向上的滤水腔,所述下机体上端面均布且固定设有四个支杆,所述支杆上端面固定设有上机体,所述下机体和所述上机体的外圆面设有收纳锁定装置,所述收纳锁定装置包括均布且固定设于所述上机体外圆面下端的四个挂接块,所述挂接块远离所述上机体的一端设有上端可转动的连接于所述挂接块的翻转臂,所述下机体外圆面可上下滑动的设有套筒,所述套筒外圆面均布且可转动的设有四个连接杆,所述连接杆的另一端可转动的连接于所述翻转臂远离转动中心的一侧;

所述上机体下方设有漂浮移动装置,所述漂浮移动装置包括固定设于所述滤水腔下壁的水泵,所述下机体下端面固定设有上端连通于所述水泵的排水管,所述水泵将所述滤水腔内的水通过所述排水管排出达到移动的目的;

所述上机体下方设有垃圾脱水装置,所述垃圾脱水装置包括设于所述上机体下端面且开口向下的升降腔,所述升降腔内可上下移动的设有升降块,所述升降块可下降至所述滤水腔上端,所述升降块上端面设有开口向上的滑槽,所述滑槽下壁连通设有开口向下的挤压腔,所述挤压腔左右壁之间前后对称且可转动的设有转轴,所述转轴外圆面固定设有挤压辊。

2.如权利要求1所述的一种水面漂浮垃圾清理装置,其特征在于:所述收纳锁定装置包括固定设于所述下机体外圆面且于所述套筒上侧的限位块;

所述下机体外圆面左端且于所述套筒下方固定设有锁定块,所述锁定块上端面设有开口向上的卡槽,所述卡槽后壁连通设有卡块腔,所述卡块腔内可前后滑动的设有第一卡块,所述第一卡块前端可延伸至所述卡槽内,所述第一卡块后端面固定设有后端延伸至外的拉杆,所述拉杆后端固定设有拉环;

所述第一卡块后端面与所述卡块腔后壁之间固定连接有第一弹簧。

3.如权利要求2所述的一种水面漂浮垃圾清理装置,其特征在于:所述套筒下端面且于所述卡槽上方固定设有第二卡块,所述套筒下滑时,所述第二卡块下端可延伸至所述卡槽内并与所述第一卡块前端斜面相抵;

所述卡槽下壁前端固定设有竖直的第二弹簧。

4.如权利要求1所述的一种水面漂浮垃圾清理装置,其特征在于:所述漂浮移动装置包括固定设于所述下机体右端面下侧的两个固定块,所述固定块之间设有舵板,所述舵板左端面内固定设有第一电机,所述第一电机上下两端动力连接有固定轴,所述固定轴远离所述第一电机的一端固定连接于同侧的固定块;

所述上机体上端面中心固定设有激光探测器,所述激光探测器电性连接于所述第一电机,所述激光探测器检测水面的漂浮垃圾并控制所述第一电机转动舵板改变装置的行进方向。

5.如权利要求1所述的一种水面漂浮垃圾清理装置,其特征在于:所述翻转臂下端面远离所述上机体的一端固定设有充气盒,所述充气盒下端面设有开口向下的充气槽,所述充气槽左右两侧壁上端连通设有开口方向相反的进气口,所述充气槽侧壁且于所述进气口下方固定设有风扇支架,所述风扇支架中心固定设有第二电机,所述第二电机下端动力连接有风扇。

6.如权利要求5所述的一种水面漂浮垃圾清理装置,其特征在于:所述充气槽侧壁且于所述风扇下方固定设有单向空气阀,所述充气盒下端固定连接有连通于所述充气槽的气囊,所述风扇转动时可通过所述单向空气阀向所述气囊内快速充气。

7.如权利要求1所述的一种水面漂浮垃圾清理装置,其特征在于:所述垃圾脱水装置包括固定设于所述挤压腔左壁内且于后侧的所述转轴左侧的第三电机,所述转轴左端动力连接于所述第三电机;

所述挤压腔右壁内设有齿轮腔,后侧的所述转轴右端延伸至所述齿轮腔内且固定设有第一齿轮,前侧的所述转轴右端延伸至所述齿轮腔内且固定设有啮合于所述第一齿轮的第二齿轮。

8.如权利要求1所述的一种水面漂浮垃圾清理装置,其特征在于:所述滑槽左右两壁对称且固定设有竖直且表面光滑的立杆;

所述上机体上端面内且于所述立杆上方设有滑轮腔,所述滑轮腔前后壁之间可转动的设有定滑轮,左右两侧的所述翻转臂远离所述上机体的一端与所述立杆上端固定连接有绕过所述定滑轮的拉线;

所述立杆用于防止所述拉线直接连接于所述滑槽时垃圾挂在拉线上的情况。

9.如权利要求8所述的一种水面漂浮垃圾清理装置,其特征在于:所述滑轮腔下壁与所述升降腔之间连通设有立杆腔,所述升降块下端面可拆卸的设有网兜,垃圾经挤压脱水后落入网兜内,所述翻转臂向下翻转时,所述拉线带动所述立杆和所述升降块上升,所述立杆收纳于所述立杆腔内,所述升降块收纳于所述升降腔内,此时拆卸网兜即可将网兜与垃圾一同取出。
