1.一种锂离子电池用五元过渡-非过渡高熵氧化物负极材料，其特征在于，化学式为(XaMbQcF0.2Y0.2Z0.2)3O4，其中，a＝0，b＝c＝0.2或b＝0，a＝c＝0.2或c＝0，a＝b＝0.2，X、M为非过渡金属阳离子Mg2+、Al3+中的一种，且X与M不能为同一种非过渡金属阳离子；Q、F、Y和Z为过渡金属阳离子Co2+、Cr3+、Fe3+、Mn2+、Ni2+、Zn2+中的一种，且Q、F、Y和Z不能为同一种过渡金属阳离子。

2.如权利要求1所述的锂离子电池用五元过渡-非过渡高熵氧化物负极材料的制备方法，其特征在于，依次按如下步骤进行：(1)称取等摩尔量的金属硝酸盐，溶于一定量的蒸馏水中，在室温下搅拌均匀，得到含有五种金属硝酸盐的混合溶液。其中非过渡金属阳离子为Mg2+或Al3+中的一种或二种，过渡金属阳离子为Co2+、Cr3+、Fe3+、Mn2+、Ni2+以及Zn2+中的三种或四种；

(2)称取一定量的燃料，加入上述混合溶液，在室温下搅拌均匀，获得透明溶胶；

(3)将上述透明溶胶置于80～150℃烘箱中，蒸发其中的水分，获得凝胶；

(4)将此凝胶置于高温设备中，在一定温度下发生低温燃烧反应，并在350～750℃保温

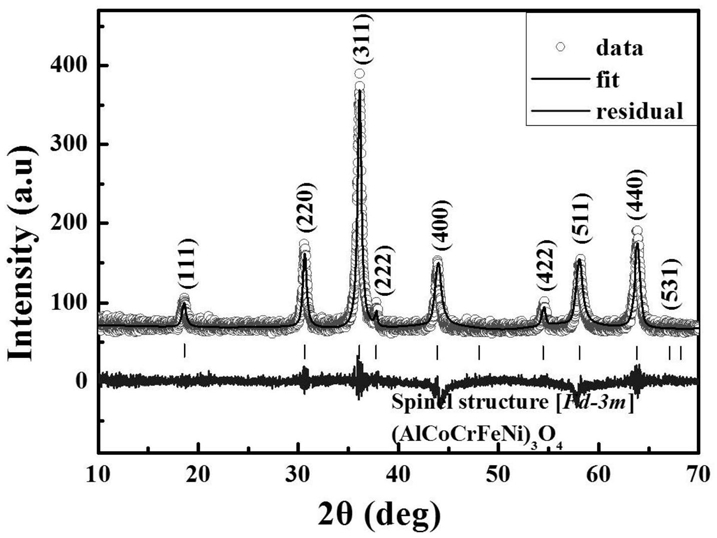

20min～1h，得到一种锂离子电池用、高比表面积、含有非过渡金属阳离子的新型五元尖晶石型高熵氧化物纳米晶粉体负极材料。

3.如权利要求2所述的锂离子电池用五元过渡-非过渡高熵氧化物负极材料的制备方法，其特征在于，步骤(1)混合溶液金属硝酸盐的浓度为1mol/L～4mol/L。

4.如权利要求2所述的锂离子电池用五元过渡-非过渡高熵氧化物负极材料的制备方法，其特征在于，步骤(2)中，所述燃料包括甘氨酸、六次亚甲基四胺、葡萄糖、乙醇、氨基乙酸和聚乙二醇中的一种或几种的混合。

5.如权利要求2所述的锂离子电池用五元过渡-非过渡高熵氧化物负极材料的制备方法，其特征在于，步骤(2)中，所述燃料与所有金属阳离子的摩尔比为0.2～1：1。

6.如权利要求2所述的锂离子电池用五元过渡-非过渡高熵氧化物负极材料的制备方法，其特征在于，步骤(4)中，所述高温设备为马弗炉、黄金炉中的一种。
