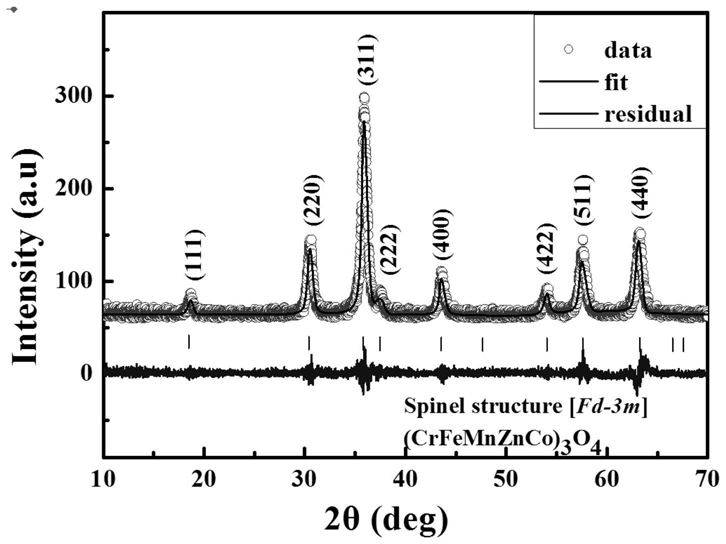

1.一种锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，所述高熵材料的化学式为(Cr0.2Fe0.2Mn0.2Zn0.2M0.2)3O4，其中M为二价金属阳离子Co2+或Ni2+。

2.根据权利要求1所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，其制备方法包括以下步骤：(1)称取等摩尔量的金属硝酸盐，溶于一定量的蒸馏水中，在室温下搅拌均匀，得到含有五种金属盐的混合溶液，其中五种金属阳离子为Cr3+、Fe3+、Mn2+、Zn2+以及Co2+或Ni2+中的一种；

(2)称取一定量的燃料，加入上述混合溶液，在室温下搅拌均匀，获得透明的溶胶；

(3)将上述透明的溶胶置于80～150℃烘箱中，蒸发其中的水分，获得凝胶；

(4)将上述凝胶置于高温设备中，在350～750℃保温一段时间，得到锂离子电池用五元过渡金属氧化物高熵材料。

3.根据权利要求2所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，步骤(1)中，所述混合溶液中金属硝酸盐的浓度为2mol/L～4mol/L。

4.根据权利要求2所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，步骤(2)中，所述燃料为甘氨酸、乙二胺四乙酸、六次亚甲基四胺、六亚甲基二异氰酸酯、柠檬酸和草酸中的一种或几种的混合，但不限于上述燃料。

5.根据权利要求2所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，步骤(2)中，所述燃料与所有金属阳离子的摩尔比为0.2～1:1。

6.根据权利要求2所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，步骤(4)中，所述高温设备为马弗炉或黄金炉。

7.根据权利要求2所述的锂离子电池用五元过渡金属氧化物高熵材料，其特征在于，步骤(4)中，在高温设备中的保温时间为30min～2h。
