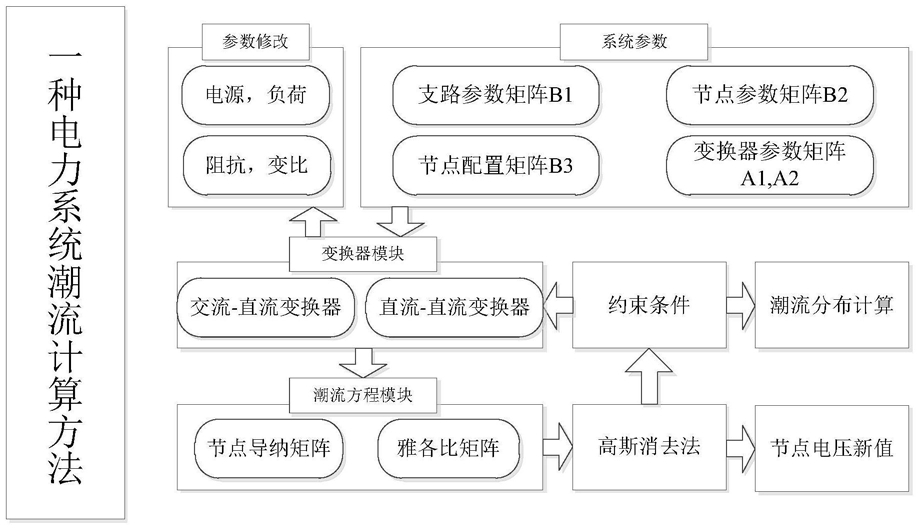

1.一种电力系统潮流计算方法，其特征在于，它包括电力系统参数矩阵的形成，电力系统参数矩阵的修改，节点导纳矩阵的形成，建立潮流方程，雅各比矩阵的形成及求解，计算的电源功率是否越限判定及处理，潮流分布计算，具体包括以下步骤：

1)电力系统参数矩阵的形成

电力系统参数矩阵分别是支路参数矩阵，节点参数矩阵，节点配置矩阵，交流-直流变换器参数矩阵，直流-直流变换器参数矩阵；

①支路参数矩阵B1

B1(l,1)是支路首端节点号，其中，l∈[1,L]；L是支路数，L∈[2,9999]；

B1(l,2)是支路末端节点号；

B1(l,3)是支路的阻抗大小，含变换器的支路先赋999999，通过计算给其赋值；

B1(l,4)是直流-直流变换器标志，含直流-直流变换器的支路赋1，没有赋0；

B1(l,5)是变压器和直流-直流变换器的变比，为大于1的值，支路变比赋1，含直流-直流变换器的赋0，通过计算给其赋值；

B1(l,6)是折算标志，支路的首端在高压侧赋1，否则赋0；

B1(l,7)是交流支路对地电容值大小；

B1(l,8)是支路类型；直流支路赋1，交流支路赋2，交流-直流变换器支路赋3；

②节点参数矩阵B2

B2(i,1)是电源，发电设备输出的功率，正值，未知的赋0，其中，i∈[1,N]；N是节点数，N∈[2,9999]；

B2(i,2)是负荷，用电设备消耗的功率，正值，未知的赋0；

B2(i,3)是电压等级，潮流计算电压初值；

B2(i,4)是给定值，当该节点是直流定电流节点时，赋注入电流给定值，当该节点是交流PV节点时，赋电压给定值，其他均赋0；

B2(i,5)是节点接无功补偿设备的容量大小；

B2(i,6)是节点分类，定电压节点赋1，定功率节点赋2，定电流节点赋3，平衡节点赋4，PQ节点赋5，PV节点赋6；

B2(i,7)是上限值，当该节点是直流节点时，赋直流发电设备输出有功功率的上限值，当该节点是交流节点时，赋交流发电设备输出无功功率上限值；

B2(i,8)是下限值，当该节点是直流节点时，赋直流发电设备输出有功功率的下限值，当该节点是交流节点时，赋交流发电设备输出无功功率上限值；

③节点配置矩阵B3

当i节点是直流节点时，B3(i,j)赋1，其中，j∈[1,N]且j＝i；

当i节点是交流节点时，B3(i,j)赋0；其中，j＝i；

当i，j支路之间有直流-交流变换器且i节点在直流侧，B3(i,j)赋1，其中，j≠i；

其他赋0；

④交流-直流变换器参数矩阵A1

当B3(i,j)为1时；

A1(i,1)是交流-直流变换器模型中的开关损耗参数a；

A1(i,2)是交流-直流变换器模型中的开关损耗参数b；

A1(i,3)是交流-直流变换器模型中的开关损耗参数c；

A1(i,4)是交流-直流变换器模型中换流变压器和换流电抗器组合一起的等效阻抗ZC；

A1(i,5)是交流-直流变换器模型中的直流电压利用率μ,采用正弦波脉宽调制时是采用空间矢量脉宽调制时是1；

其他赋0；

⑤直流-直流变换器参数矩阵A2

当B1(l,4)为1时；

A2(l,1)是直流-直流变换器模型中电力场效应管的导通电阻RS；

A2(l,2)是直流-直流变换器模型中二极管导通电阻RD；

A2(l,3)是直流-直流变换器模型中电感线圈的电感电阻RL；

A2(l,4)是直流-直流变换器模型中二极管正向导通压降UD；

A2(l,5)是直流-直流变换器模型中绝缘栅双极型晶体管饱和压降UQ；

A2(l,6)是直流-直流变换器模型中正激变换器和全桥板换器的一次绕组电阻RT1；

A2(l,7)是直流-直流变换器模型中正激变换器和全桥板换器的二次绕组电阻RT2；

A2(l,8)是直流-直流变换器模型中隔离变压器或全桥变换器的变比n；

A2(l,9)是直流-直流变换器控制方式，不调压控制赋占空比，调压控制赋0；

A2(l,10)是直流-直流变换器模型分类，降压变换器赋1，升压变换器赋2，降压-升压变换器赋3，反激变换器赋4，正激变换器赋5，全桥变换器赋6；

A2(l,11)是直流-直流变换器模型中的子模块数m；

2)电力系统参数矩阵的修改

①电源或负荷参数的修改

针对直流配电网中接交流电源或交流负荷的节点，通过交流-直流变换器建立的数学模型公式(1～4)进行参数计算；

公式(1)中：PS是交流侧有功功率，QS是交流侧无功功率，US是交流侧电压幅值，δS是交流侧电压相角，Ud是直流侧电压，M是脉宽调制比，M∈(0,1]，GC是换流变压器和换流电抗器结合一起的等效电导，BC是换流变压器和换流电抗器结合一起的等效电纳，δC是经过换流变压器后的电压相角；

公式(2)中：PC是交流侧经换流变压器后的有功功率，QC是交流侧经换流变压器后的无功功率，UC是交流侧经换流变压器后的电压幅值；

公式(3)中：Ploss是交流-直流变换器有功损耗，IC是交流侧经换流变压器后的电流；

Pd＝PC-Ploss         (4)公式(4)中：Pd是直流侧有功功率；

②阻抗和变比参数的修改

针对直流配电网中含有直流-直流变换器的支路，通过直流-直流变换器建立的数学模型公式(5～13)进行参数计算；

公式(5)中：yij、yi0、yj0是π型等效电路导纳，M(D)是变换器统一模型的变比，RE是变换器等效电阻；

公式(6)中：J是直流-直流变换器末端节点号，PJ是J节点传输有功功率，Pj是J节点电源和负荷的有功功率代数和，UJ是J节点的电压幅值，除了直流-直流变换器首端节点外，设其余与J节点相连的另一端节点为x＝1,2,…,k，Ux为与J节点相连节点的电压幅值，RJx是J x支路的电阻，IJ是直流-直流变换器流过的电流；

公式(7～12)依次是降压变换器、升压变换器、降压-升压变换器、反激变换器、正激变换器及全桥变换器的数学模型；其中，D是直流-直流变换器的占空比，D∈(0,1)，UE是直流-直流变换器π型等效电路中的电压降落；

对于直流-直流变换器支路而言，其两端节点注入电流要做相应的修正：公式(13)中：Ii为修正后的首端电流值，Ij为修正后的末端电流值；I`i为修正前的首端电流值，I`j为修正前的末端电流值；

3)节点导纳矩阵的形成

根据节点导纳矩阵的物理意义，自导纳为与节点关联的支路导纳之和，互导纳为两节点间支路的支路导纳的相反数；

4)建立潮流方程

建立交流和直流通用潮流计算的数学模型：

公式(14)中：Pi是i节点注入有功功率，Qi是i节点注入无功功率， 是i节点电压向量，是节点导纳矩阵元素， 是j节点电压向量；

5)雅各比矩阵的形成及求解

基于牛顿-拉夫逊法的基本思想，将潮流方程线性化形成线性方程组，建立雅各比矩阵，通过高斯消元法进行求解修正值；

6)计算的电源功率是否越限判定及处理

当牛顿-拉夫逊法的迭代修正值满足精度，考虑电源功率是否越限；若电源功率越限，则交流PV节点的无功功率越限则转换为PQ节点，直流定电压节点有功功率越限则转换为定功率节点；

涉及的直流节点具体分类如下：

①定电压节点：通过直流-直流变换器保持供电电压恒定的负载节点，实现升降压功能的直流-直流变换器采取调压控制的出口侧节点，采取定电压控制交流-直流变换器的交流主网及分布式电源的节点；

②定功率节点：直接接入直流配电网的负载节点，实现升降压功能的直流-直流变换器采取不调压出口侧节点，采取定功率控制交流-直流变换器的固定有功功率电源的节点；

③定电流节点：采取定电流控制直流-直流变换器的有功功率有限的直流电源的节点；

7)潮流分布计算

由电功率公式计算线路功率及功率损耗。
