专利号: 2019108871535
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

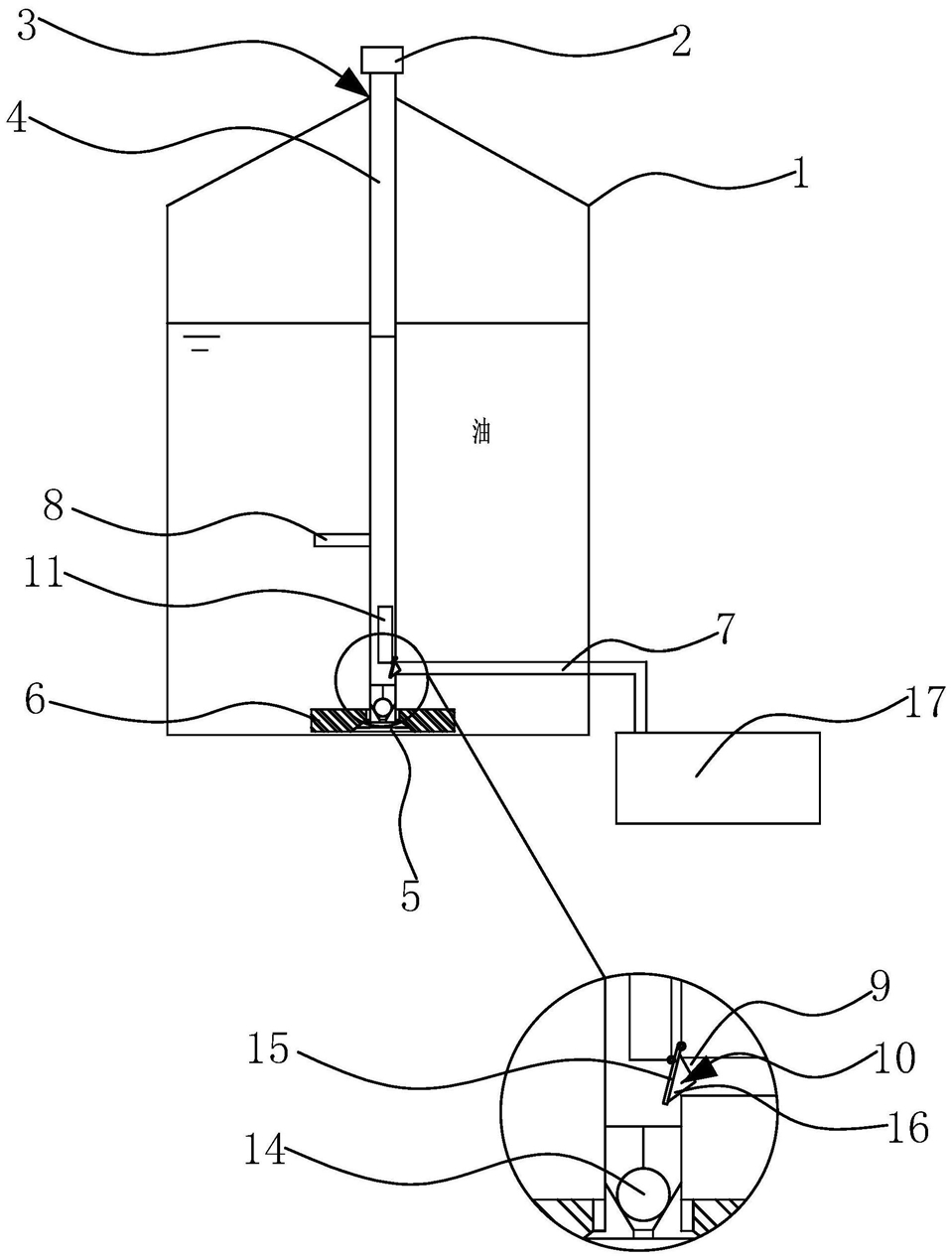

1.一种具有防腐蚀功能的油罐,包括罐体(1)和呼吸阀(2),其特征在于,所述罐体(1)的顶端开设有通孔(3),所述通孔(3)内插有竖管(4),所述竖管(4)一端插入所述罐体(1)底部且该端设置有与所述竖管(4)相联通的横管(5),所述竖管(4)另一端露出罐体(1)外且与所述呼吸阀(2)相连接;所述竖管(4)上套设有能够沿其轴向上下移动的圆盘形浮子(6)且所述浮子(6)能够封堵所述横管(5)的端部开口,所述浮子(6)的密度大于油液的密度而小于水的密度,所述竖管(4)上位于所述浮子(6)上方连接有横向的排水管(7),所述排水管(7)的一端与所述竖管(4)的外周面相连接且与所述竖管(4)相连通,所述排水管(7)的另一端伸出所述罐体(1)外,所述竖管(4)上位于所述排水管(7)上方连接有连通管(8),所述连通管(8)的一端连通所述竖管(4)内部,所述连通管(8)的另一端连通至所述竖管(4)外部且位于罐体(1)内部的区域;所述竖管(4)内壁与所述排水管(7)的端口(9)连接处设置有控制阀(10),所述竖管(4)内还设置有能够开启或关闭所述控制阀(10)的浮体(11),所述浮体(11)的密度大于油液的密度而小于水的密度。

2.根据权利要求1所述的具有防腐蚀功能的油罐,其特征在于,所述浮子(6)的内孔下端面设置有斜面一(12)且该斜面一(12)使得浮子(6)的内孔呈扩口,所述横管(5)的中部上侧与所述竖管(4)的下端相连接,所述横管(5)的两端均具有开口且该开口处设置有与所述斜面一(12)相配合的斜面二(13),所述斜面一(12)和斜面二(13)能够相贴合并封闭所述横管(5)的两端开口。

3.根据权利要求1或2所述的具有防腐蚀功能的油罐,其特征在于,所述竖管(4)的下端设置有单向阀(14);所述竖管(4)的下端内壁具有形成缩口的锥形斜面,所述单向阀(14)包括位于所述锥形斜面上阀球。

4.根据权利要求1所述的具有防腐蚀功能的油罐,其特征在于,所述浮体(11)活动设置在所述竖管(4)内,所述控制阀(10)包括板体(15)和固设在所述板体(15)一侧的锥形头(16),所述锥形头(16)与所述排水管(7)的端口(9)配合并能够封闭所述排水管(7)的端口(9),所述板体(15)与所述竖管(4)内壁靠近所述端口(9)的位置相铰接,所述浮体(11)的下端与所述板体(15)另一侧相铰接且所述浮体(11)能够带动所述板体(15)摆动。

5.根据权利要求1或2所述的具有防腐蚀功能的油罐,其特征在于,所述罐体(1)外部设置有积液池(17),所述排水管(7)的一端端部穿过所述罐体(1)延伸至罐体(1)外与所述积液池(17)相连通。
