1.一种从铂钯精矿中回收碲的方法，其特征在于，为以下步骤：

1)将铂钯精矿加入水浆化，然后加入盐酸和双氧水，在温度为90-100℃反应1-2h,然后过滤，得到滤液和滤渣；

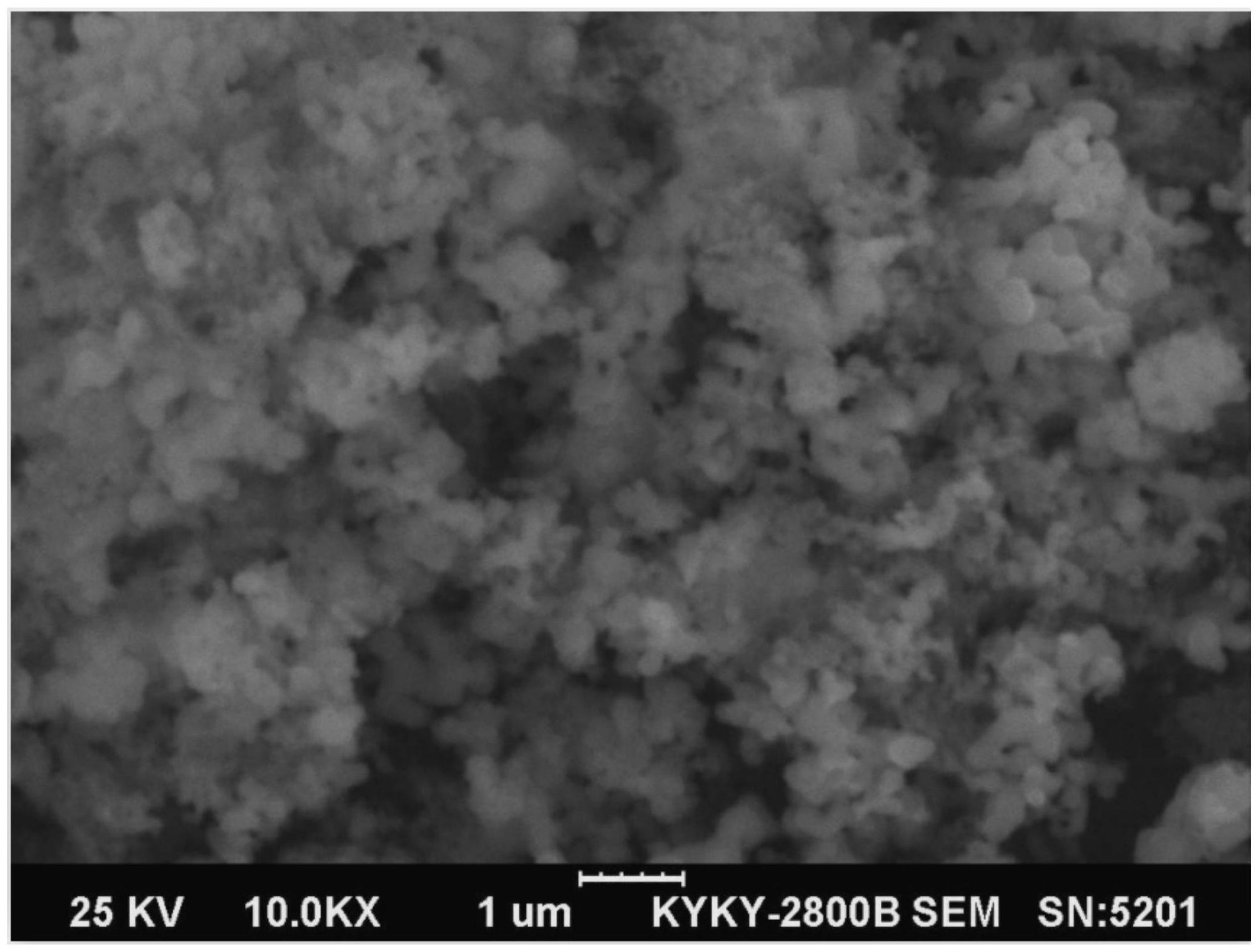

2)将滤液放入密封反应釜内，在温度为170-180℃、压力为3-5个大气压下搅拌2-4h，然后冷却至温度为40-60℃后过滤，得到H2TeO4粉末和滤液；

3)将得到的H2TeO4粉末在二氧化硫气流中高温煅烧，煅烧温度为250-320℃，煅烧时间为4-5h，得到二氧化碲；

4)将二氧化碲进行碱性浸出，得到碱性浸出液，碱性浸出液除杂后进行电积，得到碲片，碲片经过热纯水洗涤、烘干、铸锭，得到Te9999牌号碲锭。

2.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(1)中铂钯精矿与水的质量比1:2-3，加入盐酸使得浆料中的盐酸浓度为2-4mol/L，加入的双氧水的摩尔数为碲摩尔数的4-5倍。

3.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(2)中得到H2TeO4粉末加入纯水洗涤至洗涤水的电导率≤100μS/cm后停止洗涤，洗涤水返回步骤(1)浆化铂钯精矿。

4.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(3)中得到的气体经过氢氧化钠吸收后得到吸收液，将吸收液放入密封容器中加入硫酸，得到的气体经过除水后返回与H2TeO4粉末高温煅烧，剩余的溶液经过浓缩结晶得到硫酸钠晶体。

5.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(4)中碱性浸出采用氢氧化钠溶液，其浓度为220-250g/L，浸出温度为95-98℃，浸出时间为2-

3h，氢氧化钠溶液与二氧化碲的质量比为2-4:1。

6.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(4)中碲的电积工艺为：电流密度为150-220A/m2,槽电压为2.5-5V，阳极板和阴极板分别为钛板和不锈钢板，板间距为5-10cm。

7.根据权利要求1所述的一种从铂钯精矿中回收碲的方法，其特征在于：所述步骤(4)得到的Te9999牌号碲锭符合《YST 222-2010碲锭》标准。
