专利号: 2019108872928
申请人: 利辛县奥琳娜化妆用具有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 刷类制品
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

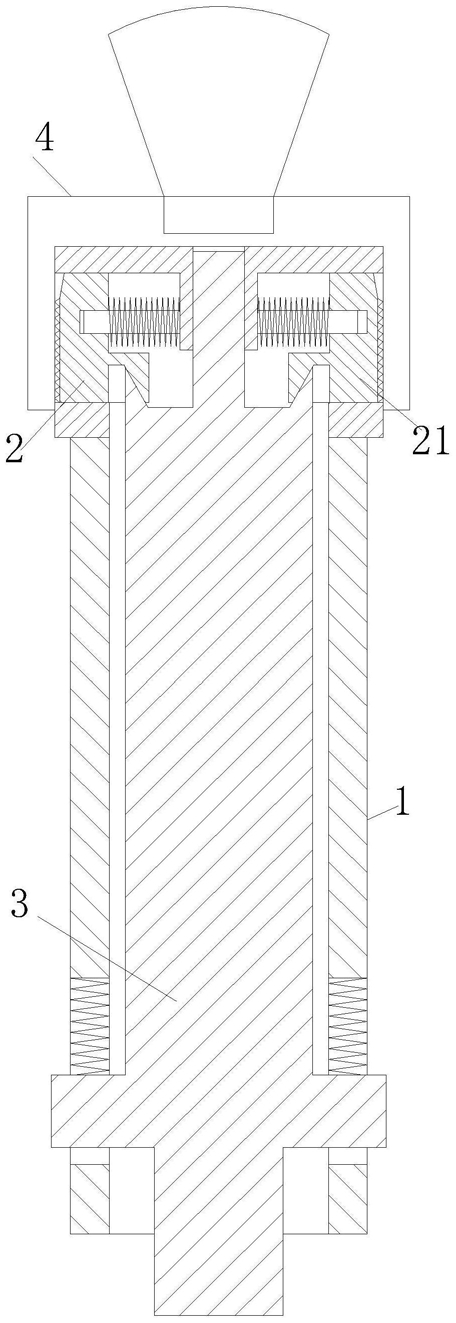

1.一种便于更换刷头的化妆刷,其特征在于,包括:

刷柄,所述刷柄为筒状结构;

卡固组件,所述卡固组件通过螺纹连接的方式安装在所述刷柄的一端,所述卡固组件内沿其周向可滑动的安装有若干卡固部;

操作组件,所述操作组件可活动的安装在所述刷柄内,并与所述卡固组件相配合;

刷头,所述刷头卡合安装在所述卡固组件上;

其中,更换所述刷头时,按动所述操作组件向所述刷柄内滑动,所述操作组件带动所述卡固部向所述卡固组件内移动,所述卡固组件解除对所述刷头的卡固,所述操作组件继续移动时将所述刷头带离所述刷柄。

2.根据权利要求1所述的便于更换刷头的化妆刷,其特征在于,所述卡固组件包括卡固头,所述卡固头内开设有空腔,所述卡固头沿其周向均布开设有若干滑动槽,所述滑动槽与所述空腔相连通,所述卡固部滑动安装在所述滑动槽内,所述卡固头内的中部凸设有支撑凸块,所述支撑凸块的中部开设有通孔,所述卡固部与所述支撑凸块之间安装有第一弹簧,所述卡固部朝向所述空腔的一侧凸设有楔块,所述操作组件与所述楔块相配合。

3.根据权利要求2所述的便于更换刷头的化妆刷,其特征在于,所述卡固部远离所述操作组件的一端设有倒角,所述卡固部的工作面设有防滑凸齿。

4.根据权利要求2所述的便于更换刷头的化妆刷,其特征在于,所述支撑凸块的外表面沿其周向设有若干滑动杆,所述卡固部的一侧开设有滑孔,所述卡固部通过所述滑孔与所述滑动杆相配合,所述第一弹簧套装在所述滑动杆上。

5.根据权利要求2所述的便于更换刷头的化妆刷,其特征在于,所述操作组件包括操作杆,所述操作杆贯穿安装在所述刷柄内,所述操作杆的一端延伸至所述刷柄的外部,所述操作杆远离所述卡固组件的一端设有凸台,所述刷柄的一端开设有滑槽,所述凸台滑动安装在所述滑槽内,所述滑槽与所述凸台之间安装有第二弹簧,所述操作杆的另一端设有楔齿,所述楔齿沿所述操作杆端面的周向设置,所述楔齿与所述楔块相配合,所述操作杆端面的中部凸设有顶杆,所述顶杆滑动安装在所述通孔内。

6.根据权利要求1所述的便于更换刷头的化妆刷,其特征在于,所述刷头包括卡接端,所述卡接端与所述卡固组件相配合,所述卡接端的一端设有刷毛。

7.根据权利要求6所述的便于更换刷头的化妆刷,其特征在于,所述卡接端远离所述卡固组件的一侧开设有安装槽,所述安装槽的两侧分别安装有束毛组件,刷毛的一端设有固定托,所述固定托安装在所述安装槽内,所述束毛组件将刷毛压束成扁平状,所述卡接端的中部开设有通过孔,所述操作组件与所述通过孔相配合。

8.根据权利要求7所述的便于更换刷头的化妆刷,其特征在于,所述束毛组件包括滑动槽板,所述滑动槽板内滑动安装有束毛板,所述束毛板与所述滑动槽板之间安装有第三弹簧,所述束毛板的下部安装有顶动杆,所述顶动杆的一端延伸至所述通过孔内。

9.根据权利要求8所述的便于更换刷头的化妆刷,其特征在于,所述顶动杆的端部设有斜坡。
