专利号: 2019108879113
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

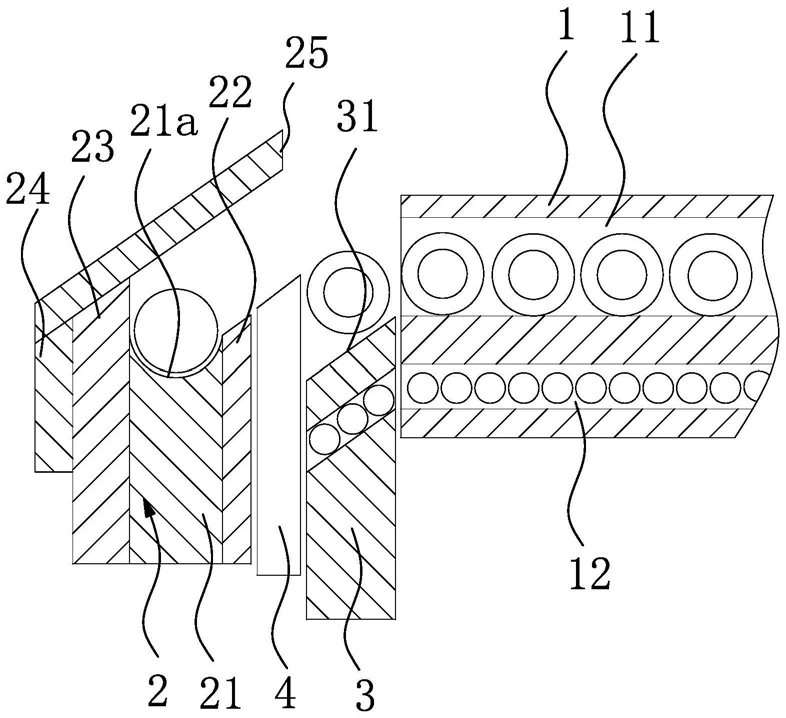

1.一种轴套和销轴的上料装置,其特征在于,所述上料装置包括横向的平振导轨(1)和位于所述平振导轨(1)一端的导向块组件(2),所述导向块组件(2)和所述平振导轨(1)之间并列设有能够上下运动的第一顶升块(3)和第二顶升块(4);所述平振导轨(1)内设有用于运输轴套的上层通道(11)和用于运输销轴的下层通道(12),所述上层通道(11)和下层通道(12)上下平行间隔设置,所述第一顶升块(3)位于所述第二顶升块(4)和所述平振导轨(1)之间,所述第一顶升块(3)的上端设有朝向所述第二顶升块(4)一侧倾斜向下的第一顶升斜面(31),所述第一顶升块(3)内设有与所述第一顶升斜面(31)的倾斜角度相同的倾斜通孔(32),所述倾斜通孔(32)的进料口能够与所述下层通道(12)的出料口相对接,所述第一顶升斜面(31)的上端能够与所述上层通道(11)的出料口下侧相对接;所述第二顶升块(4)位于所述第一顶升块(3)和所述导向块组件(2)之间,所述第二顶升块(4)的上端设有与所述第一顶升斜面(31)倾斜角度相同的第二顶升斜面(41),所述第二顶升斜面(41)的上端能够与所述倾斜通孔(32)的出料口下侧相平齐;所述导向块组件(2)包括竖向设置且能够上下运动的导向块(21),所述导向块(21)的上端设有与销轴安装位相对应且呈弧形的导向槽(21a),所述导向槽(21a)的一端设有用于顶推轴套及销轴的顶推杆(5)。

2.根据权利要求1所述的轴套和销轴的上料装置,其特征在于,所述导向块(21)两侧分别设有竖向的定位块一(22)和定位块二(23),所述定位块一(22)位于所述导向块(21)和第二顶升块(4)之间,所述定位块一(22)上端设有与所述第二顶升斜面(41)倾斜角度相同的导向斜面一(22a),所述导向斜面一(22a)的下端与所述导向槽(21a)的一侧相对接。

3.根据权利要求2所述的轴套和销轴的上料装置,其特征在于,所述定位块二(23)的上端设有与所述导向斜面一(22a)平行的导向斜面二(23a),所述定位块二(23)的一侧固设有加强板(24),所述加强板(24)的上端设有与所述导向斜面二(23a)倾斜角度相同的固定斜面(24a),所述固定斜面(24a)的上端与所述导向斜面二(23a)的下端相接,所述定位块二(23)的高度大于所述定位块一(22)的高度;所述导向块组件(2)还包括斜向设置在所述导向块(21)上方的盖板(25),所述盖板(25)的一端下侧面与所述固定斜面(24a)和导向斜面二(23a)相固接且该端端部与所述加强板(24)的一侧相齐平,所述盖板(25)的另一端倾斜向上延伸至所述第二顶升块(4)的上方。

4.根据权利要求3所述的轴套和销轴的上料装置,其特征在于,所述第一顶升块(3)的宽度为轴套直径的1~1.5倍。

5.根据权利要求4所述的轴套和销轴的上料装置,其特征在于,所述第二顶升块(4)的宽度为销轴直径的1~1.5倍。

6.根据权利要求5所述的轴套和销轴的上料装置,其特征在于,所述导向槽(21a)的直径为轴套直径的1.1~1.5倍。

7.根据权利要求3所述的轴套和销轴的上料装置,其特征在于,所述第一顶升块(3)的上端能够向上移动至高于所述上层通道(11)的高度,所述定位块一(22)的高度大于所述导向块(21)的高度。

8.根据权利要求1所述的轴套和销轴的上料装置,其特征在于,所述上料装置上还设有能够驱动所述第一顶升块(3)升降移动的第一控制机构、驱动第二顶升块(4)升降移动的第二控制机构以及能够驱动所述导向块(21)升降移动的第三控制机构。
