1.一种2,3-噻吩二甲醛缩2-氨基芴希夫碱缓蚀剂的制备方法，其特征在于具体步骤为：（1）分别称取0.35 0.40 g 2-氨基芴和0.10 0.16 g 2,3-噻吩二甲醛溶于15 16 mL无~ ~ ~水乙醇和10 12 mL无水乙醇，制得2-氨基芴乙醇溶液和2,3-噻吩二甲醛乙醇溶液；先将2-~氨基芴乙醇溶液置于50 mL三口烧瓶中，加入2 4滴冰醋酸作为催化剂，再加入2,3-噻吩二~甲醛乙醇溶液，然后将三口烧瓶置于恒温水浴锅，匀速磁力搅拌，温度设置为45℃并进行氮气保护，反应开始后溶液由澄清逐渐变浑浊，颜色逐渐变红，最后逐渐有砖红色沉淀析出，整个反应过程用TLC点板跟踪，展开剂为体积比为1:3的乙酸乙酯和石油醚的混合物，6 7小~时后，点板不再有2,3-噻吩二甲醛存在，停止反应，获得含2,3-噻吩二甲醛缩2-氨基芴希夫碱的溶液；

（2）将步骤（1）所得含2,3-噻吩二甲醛缩2-氨基芴希夫碱的溶液，冷却降至室温，减压抽滤，并不断用无水乙醇淋洗滤饼，去除多余的2-氨基芴和冰醋酸，将产物进行真空干燥，制得2,3-噻吩二甲醛缩2-氨基芴希夫碱固体；

（3）将2  200 mg步骤（2）制得的2,3-噻吩二甲醛缩2-氨基芴希夫碱固体加入到1升的~蒸馏水中搅拌溶解配制成水溶液，即为2,3-噻吩二甲醛缩2-氨基芴希夫碱缓蚀剂；

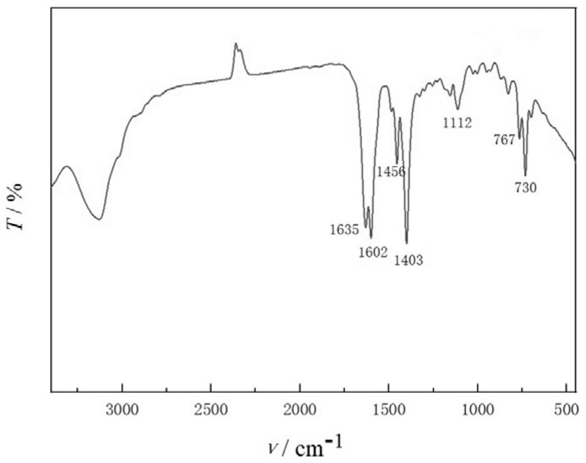

所述2,3-噻吩二甲醛缩2-氨基芴希夫碱的结构式为：

。

2.一种如权利要求1所述的制备方法制备的2,3-噻吩二甲醛缩2-氨基芴希夫碱缓蚀剂的应用，其特征在于所述2,3-噻吩二甲醛缩2-氨基芴希夫碱缓蚀剂应用于温度为25 55℃~的循环冷却水环境中对碳钢的防腐蚀。
