1.一种2‑溴间苯二甲醛缩2‑氨基芴双希夫碱缓蚀剂的制备方法，其特征在于具体步骤为：

（1）分别称取0.3987 g 2‑氨基芴和0.2130 g 2‑溴间苯二甲醛，分别溶于15 mL无水乙醇，制得2‑氨基芴乙醇溶液和2‑溴间苯二甲醛乙醇溶液；先将2‑氨基芴乙醇溶液置于50 mL三口烧瓶中，加入3滴乙酸，再加入2‑溴间苯二甲醛乙醇溶液，将三口烧瓶置于恒温水浴锅中，温度设置为45℃，磁力搅拌，氮气保护下进行反应，整个反应过程TLC点板跟踪，展开剂为体积比为6:5的二氯甲烷和石油醚的混合物，反应7小时后，点板不再有2‑溴间苯二甲醛存在，停止反应，获得含2‑溴间苯二甲醛缩2‑氨基芴双希夫碱的溶液；

（2）将步骤（1）所得的含2‑溴间苯二甲醛缩2‑氨基芴双希夫碱的溶液自然冷却降至室温，减压抽滤，并不断用无水乙醇淋洗滤饼，去除多余的2‑氨基芴和冰醋酸及其它杂质，将过滤后的产物进行真空干燥，制得2‑溴间苯二甲醛缩2‑氨基芴双希夫碱；

（3）称取2 200 mg步骤（2）中制得的2‑溴间苯二甲醛缩2‑氨基芴希夫碱加入到1升的蒸~

馏水中搅拌溶解配制成水溶液，即为2‑溴间苯二甲醛缩2‑氨基芴双希夫碱缓蚀剂；

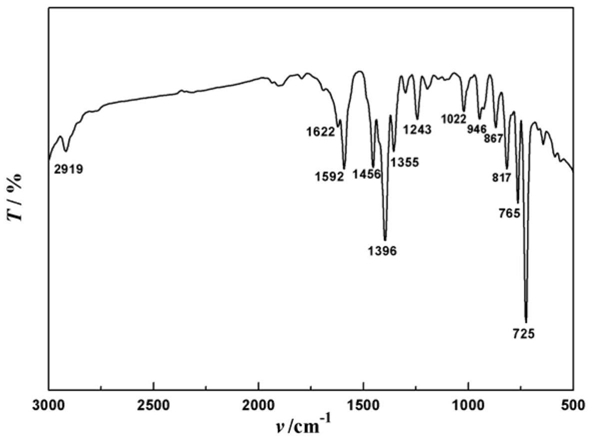

所述2‑溴间苯二甲醛缩2‑氨基芴双希夫碱的结构式为：。

2.一种如权利要求1所述的制备方法制备的2‑溴间苯二甲醛缩2‑氨基芴希夫碱缓蚀剂的应用，其特征在于所述2‑溴间苯二甲醛缩2‑氨基芴缓蚀剂应用于循环冷却水中对碳钢的防腐蚀。
