1.一种超双疏纳米纤维素气凝胶制备方法，其特征在于：将纳米纤维素溶液和纳米SiO2溶液混合，注入模具里，液氮中冷冻，随后在低温条件下冷冻干燥，得到具有多级微纳结构的纳米纤维素气凝胶；通过化学气相沉积法，利用含氟硅烷试剂对所得纳米纤维素气凝胶表面进行疏液改性，即得超双疏纳米纤维素气凝胶。

2.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的纳米纤维素溶液浓度为1.5wt％。

3.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的纳米SiO2溶液的固含量为7.0wt％。

4.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的纳米SiO2溶液的固含量为纳米纤维素溶液固含量的10％。

5.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的氟硅烷试剂为THFOS。

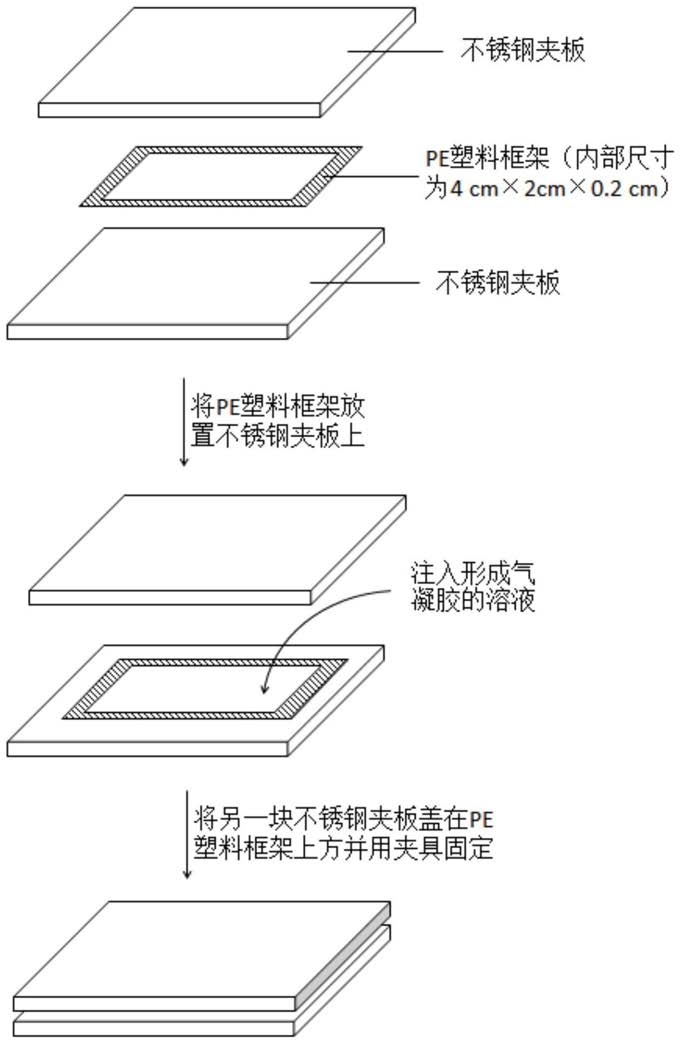

6.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的模具由聚乙烯塑料框架和不锈钢夹板组成，由两块不锈钢夹板自两侧夹住塑料框架，形成长度

4cm，宽度2cm，深度为0.2cm的模具。

7.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述液氮中冷冻的时间为3～10min，所述低温条件下冷冻干燥的具体条件为：在-91℃和0.6Pa条件下冷冻干燥72h。

8.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述化学气相沉积法为：将含THFOS的玻璃瓶放入小烧杯内，将所述纳米纤维素气凝胶样品放在小烧杯上，再将大烧杯倒置覆盖住小烧杯；在真空干燥箱中，在100℃的条件下，随着真空度的下降，THFOS挥发扩散至玻璃瓶与烧杯之间的空隙中，与纳米纤维素气凝胶发生反应一段时间。

9.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的纳米纤维素溶液制备方法为：取绝干的纤维浆料浸泡在去离子水中，加入TEMPO、NaBr搅拌混合均匀，然后添加NaClO溶液进行氧化反应，反应中使用NaOH溶液调节pH值，使其维持在10-

10.5之间，至pH不再下降，添加乙醇终止反应；将反应后的浆料先抽滤，再浸泡在HCl溶液中酸化洗涤、定量、调节pH和超声处理，即得纳米纤维素溶液。

10.根据权利要求1所述的超双疏纳米纤维素气凝胶制备方法，其特征在于，所述的纳米SiO2溶液制备方法为：往反应器里加入氨水和乙醇，搅拌均匀，再加入TEOS搅拌反应，反应结束后，将得到的白色的SiO2溶液加水离心洗涤，然后分散在水中，即得纳米SiO2溶液。
