专利号: 2019108928571
申请人: 齐鲁工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

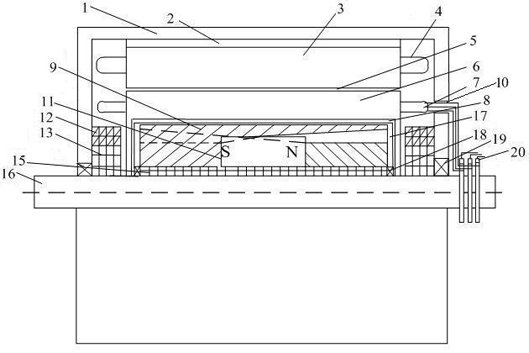

1.一种混合励磁双馈风力发电机,包括机壳(1),所述机壳(1)可转动连接有转轴(16),其特征是:所述转轴(16)上可转动连接有内永磁爪极转子(9),所述内永磁爪极转子(9)外侧设置有外绕线转子(6),所述外绕线转子(6)的外侧设置有定子(3),所述外绕线转子(6)与转轴(16)固定连接,所述定子(3)与机壳(1)固定连接,所述外绕线转子(6)与定子(3)之间设置有外空气隙(5),所述外绕线转子(6)与内永磁爪极转子(9)之间设置有内空气隙(8),所述内永磁爪极转子(9)的内部设有永磁体(11),所述机壳(1)上固定设置有直流励磁绕组支架(13),所述直流励磁绕组支架(13)上设置有直流励磁绕组(12),所述外绕线转子(6)连接有风轮(24)。

2.根据权利要求1所述的混合励磁双馈风力发电机,其特征是:所述定子(3)包括定子铁芯以及安装在定子铁芯上的定子绕组(4),所述定子绕组(4)为三相对称交流绕组,所述定子(3)和机壳(1)之间有外隔磁材料(2)。

3.根据权利要求1或2所述的混合励磁双馈风力发电机,其特征是:所述内永磁爪极转子(9)外侧包裹有导磁套筒(17),所述导磁套筒(17)通过转子轴承(18)与转轴(16)连接;

优选的,所述内永磁爪极转子(9)包括有两个或两个以上的爪极(23),相邻爪极(23)通过隔磁材料(22)焊接。

4.根据权利要求1或2所述的混合励磁双馈风力发电机,其特征是:所述外绕线转子(6)包括外绕线转子铁芯以及安装在外绕线转子铁芯上的外绕线转子绕组(7),所述外绕线转子绕组(7)为三相对称交流绕组;

优选的,所述外绕线转子绕组(7)通过电刷滑环(20)连接转子侧PWM变换器。

5.根据权利要求4所述的混合励磁双馈风力发电机,其特征是:所述定子(3)的中心线、内永磁爪极转子(9)的中心线以及外绕线转子(6)的中心线在同一条直线上。

6.根据权利要求4所述的混合励磁双馈风力发电机,其特征是:所述永磁体(11)为轴向充磁。

7.根据权利要求1或2所述的混合励磁双馈风力发电机,其特征是:所述内永磁爪极转子(9)与转轴(16)之间设置有内隔磁材料(15)。

8.根据权利要求1或2所述的混合励磁双馈风力发电机,其特征是:所述内永磁爪极转子(9)的极数与定子(3)的极数、外绕线转子(6)的极数相同。

9.一种使用上述权利要求1-8任一权利要求的混合励磁双馈风力发电机的发电系统,其特征是:包括混合励磁双馈风力发电机(25),电网侧变换器(26),转子侧变换器(27)以及稳压电容;

所述混合励磁双馈风力发电机(25)的定子绕组与电网相连;

所述混合励磁双馈风力发电机(25)的外绕线转子绕组(7)与转子侧变换器(27)连接,转子侧变换器(27)通过电网侧变换器(26)连接电网;

所述转子侧变换器(27)与电网侧变换器(26)之间并联稳压电容。
