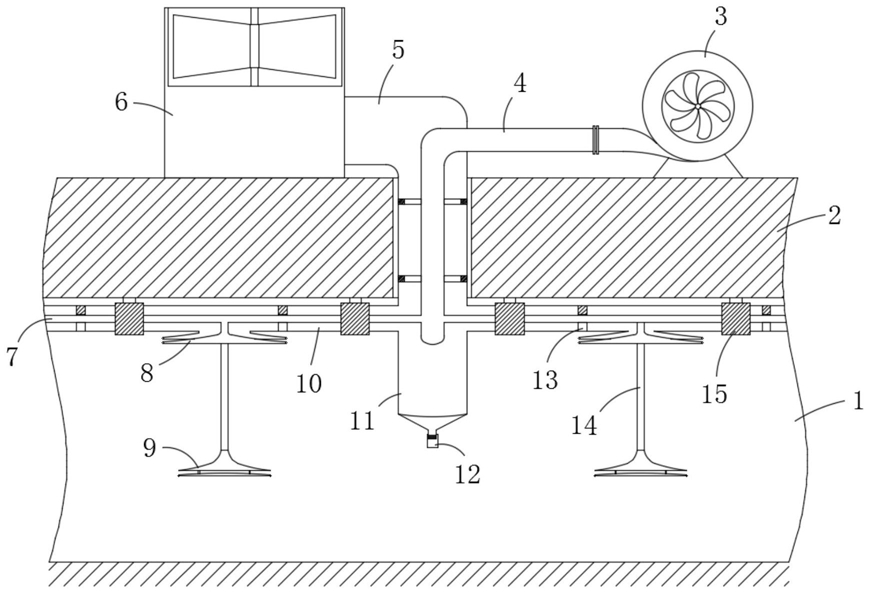

1.一种煤矿井下瓦斯循环抽排系统,包括固定插设在土石层(2)内并延伸至矿井(1)内的排气管(5),其特征在于,所述排气管(5)内固定插设有进气管(4),所述排气管(5)位于矿井(1)内的一端对称插设连通有两个排气支管(10),所述进气管(4)位于矿井(1)内的一端对称插设连通有两个进气支管(7),且两个进气支管(7)分别位于两个排气支管(10)的内部;
所述排气支管(10)与进气支管(7)之间共同安装有滤尘盒固定机构(13),每个所述进气支管(7)上均插设连通有多个空气管(14),且每个空气管(14)均竖直向下穿过排气支管(10)位于矿井(1)内,每个所述空气管(14)和排气支管(10)之间均共同安装有吸气机构(8),每个所述空气管(14)的下端均安装有进气机构(9);所述吸气机构(8)包括连通安装在排气支管(10)外侧壁上的锥形排气导流罩(801),所述空气管(14)的下端延伸至锥形排气导流罩(801)内并固定套设有锥形排气导流板(802);进气机构位于吸气机构的下方,吸气机构和进气机构在同一竖直区域设置,进气机构的安装高度距矿井的底面为1.5m-2.0m,所述进气机构(9)包括固定安装在空气管(14)下端的锥形进气扩散罩(901),所述锥形进气扩散罩(901)的下端固定安装有多个连接片(902),多个所述连接片(902)的下端共同固定安装有弧形扩散板(903)。
2.根据权利要求1所述的一种煤矿井下瓦斯循环抽排系统,其特征在于,所述滤尘盒固定机构(13)包括开设在排气支管(10)上的弧形卡槽和固定安装在排气支管(10)上的连接板(1301),所述弧形卡槽内滑动安装有滤尘盒(1302)。
