专利号: 2019108940520
申请人: 乐清市芮易经济信息咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

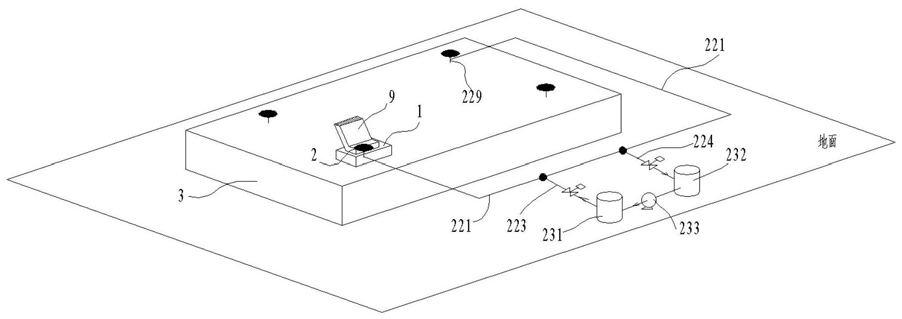

1.一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述共振消除装置包括底座(3)和若干组缓震垫(1)、补偿组件(2),所述缓震垫(1)设置在底座(3)上,所述补偿组件(2)的头部嵌入缓震垫(1)内。

2.根据权利要求1所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述补偿组件(2)包括第一管缸(21)、第二管缸(22)、油液循环组件(23)和反馈校正控制器(24),所述缓震垫(1)背离底座(3)的表面上设有竖直的收纳孔(11);

所述第一管缸(21)包括信号管(211)、信号活塞(212)、压力传感器(215),所述信号管(211)设置在缓震垫(1)内,信号管(211)底部封闭,信号管(211)内朝上设置信号活塞(212),所述信号活塞(212)的顶端位于收纳孔(11)内、且信号活塞(212)的顶端低于缓震垫(1)上表面,所述压力传感器(215)的测点位于信号管(211)内侧面或底部;

所述第二管缸(22)包括调压管(221)、反馈活塞(222)、升压管(223)、泄压管(224)和电磁阀(225),所述调压管(221)内朝上设置反馈活塞(222),所述反馈活塞(222)的顶部位于收纳孔(11)内、且反馈活塞(222)的顶端与信号活塞(212)的顶端齐平,所述调压管(221)内侧面或底部通过升压管(223)和泄压管(224)连接油液循环组件(23),所述升压管(223)内流体流动方向为从油液循环组件(23)往调压管(221),所述泄压管(224)内流体流动方向为从调压管(221)往油液循环组件(23),所述升压管(223)和泄压管(224)管路上均设置电磁阀(225);

所述电磁阀(225)、压力传感器(215)均与反馈校正控制器(24)电连接。

3.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述油液循环组件(23)包括高压罐(231)、低压罐(232)、升压泵(233),所述高压罐(231)和低压罐(232)通过升压泵(233)连接进行流体升压,所述高压罐(231)连接升压管(223),所述低压罐(232)连接泄压管(224)。

4.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述第一管缸(21)还包括预调管(213)和手阀(214),所述预调管(213)一端连接至信号管(211)内、一端连接至外部压力源,预调管(213)上安装手阀(214)。

5.根据权利要求4所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述手阀(214)为带压力表的调压手阀。

6.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述信号管(211)和调压管(221)为套嵌设置,信号管(211)设置在调压管(221)内上部,信号管(211)下部外壁通过支架安装到调压管(221)内壁上,所述反馈活塞(222)为环状。

7.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述第二管缸(22)还包括转压活塞(229),所述调压管(221)下端延伸至与其距离最远的缓震垫(1)内,调压管(221)下端管口朝下,所述转压活塞(229)设置在调压管(221)下端并与底座(3)接触。

8.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述电磁阀(225)为高速电磁阀。

9.根据权利要求2所述的一种基于振动补偿的大型机器用共振消除装置,其特征在于:所述反馈校正控制器(24)为PD或PID控制器。
