专利号: 2019108963823
申请人: 徐州蓝湖信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

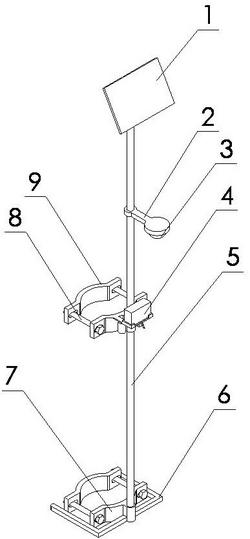

1.一种路灯漏电警示器,其特征是:由支撑装置和警示装置组成,支撑装置由固定灯架、支撑管、感应底架、底部固定夹板、螺栓、辅助夹板、顶部固定夹板、支撑架、底槽和穿线孔组成,支撑管垂直置于感应底架上,底部固定夹板套置于支撑管的一端上,所述底部固定夹板的两端分别通过螺栓和一个辅助夹板的两端相连接,顶部固定夹板套置于支撑管上,且位于底部固定架的上方,所述顶部固定架的两端分别通过螺栓和另一个辅助夹板的两端相连接,支撑架固定置于顶部固定夹板上,固定灯架套置于支撑管上,且位于顶部固定夹板的上方,所述感应底架上开有底槽,所述支撑管一端上开有穿线孔,所述底槽和穿线孔相连通,警示装置由警示屏、报警灯、控制箱、铰接轴、喷头、抽液泵、储剂罐、感应铜线、控制板、电压传感器和蓄电池组成,两个储剂罐分别置于支撑架的底部,抽液泵置于支撑架底部,所述抽液泵的进液口通过软管和两个储剂罐相连接,所述喷头可转动的设置在支撑架上,且和抽液泵上的出液口相连通,警示屏通过铰接轴铰接置于支撑管的另一端上,控制箱置于两个支撑架上,所述控制箱内置有蓄电池、电压传感器和控制板,感应铜线置于底槽内,所述感应铜线由两根铜线组成,且两根铜线的一端相连接,且连接点通过电线和电压传感器电连接,两根铜线的另一端相连接,且连接点通过电线和电压传感器相连接,所述电线从下向上依次从穿线孔和支撑管内穿过,信号传感器置于控制板上,所述电压传感器通过数据传输线和信号转换器相连接,数据处理装置置于控制板上,所述数据处理装置通过数据传输线和信号转换器、警示屏相连接,控制器置于控制板上,所述控制器通过数据传输线和数据处理装置相连接,报警灯置于固定灯架上,所述报警灯通过数据传输线和控制器相连接,所述抽液泵通过数据传输线和控制器相连接,所述蓄电池通过电源线和数据处理装置相连接,所述底槽贯穿感应底架,所述喷头喷洒的红色染剂对路灯杆身或者周围进行染色,在积水下去之后,也能便于查到哪个路灯漏电警示器工作过,起到定位功能,便于查找漏电的情况进行定位维修。

2.根据权利要求1所述的一种路灯漏电警示器,其特征在于所述信号转换器能够接收电压传感器传输的信号,并且进行信号转换;

所述数据处理装置和信号转换器进行信息交互,所述数据处理装置内存储有计算机可读存储介质;

该计算机可读存储介质被执行时实现以下步骤:对接收到的电压信号进行数据处理得到当前积水内电压值,并且将电压数值和安全值进行比对,当电压数值大于安全值时,给控制器发送执行指令,并且通过警示屏显示警示信息;

所述控制器和数据处理装置进行信息交互,且能够控制报警灯进行警示和抽液泵启动。

3.根据权利要求1所述的一种路灯漏电警示器,其特征在于所述感应底架上置有加强条,且加强条和支撑管相连接。

4.根据权利要求1所述的一种路灯漏电警示器,其特征在于所述顶部固定板和底部固定板的弧形凹面上置有防滑垫,所述辅助板的弧形凹面上置有防滑垫。

5.根据权利要求1所述的一种路灯漏电警示器,其特征在于所述底部固定夹板中段为弧形板状结构,所述辅助夹板中段为弧形板状结构,且内侧弧形凹面和底部固定夹板的内侧弧形凹面相对。

6.根据权利要求5所述的一种路灯漏电警示器,其特征在于所述顶部固定夹板和底部固定夹板形状、大小相同。

7.根据权利要求1所述的一种路灯漏电警示器,其特征在于所述底槽槽壁上置有绝缘垫,所述穿线孔孔壁上置有绝缘垫。

8.根据权利要求1所述的一种路灯漏电警示器,其特征在于使用时,用于在晴天的时候对漏电路灯周围进行积水模拟,然后进行漏电模拟检测。

9.根据权利要求1所述的一种路灯漏电警示器,其特征在于使用时,可以在雨天前设置在路上,雨水过后,查看是否有喷洒红色喷剂的情况,进而确定漏电的情况是否发生。
