1.一种增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，所述的增强型混凝土内养护高吸水微球材料，以重量份数计，包括以下原料制成：8％～10％的纳米二氧化硅，15％～20％的壳聚糖，25％～30％的戊二醛，4％～5％的阿拉伯胶，25％～30％的甲基丙烯酸，3.3％～5％的冰乙酸，0.4％～0.5％的异丙苯过氧化氢，0.1％～0.2％的氯化亚铁，5％～8％的乙醇钠，原料的重量份数之和为100％；

该方法具体包括以下步骤：

步骤一，按配方重量称取各原料；

步骤二，将纳米二氧化硅分散于水中，将其配置成质量浓度为3％的纳米二氧化硅悬浮液，搅拌；

步骤三，将冰乙酸用水稀释成质量浓度为1％的冰乙酸稀溶液；

步骤四，将壳聚糖和阿拉伯胶混合，加入步骤三制得的质量浓度为1％的冰乙酸稀溶液，搅拌形成壳聚糖和阿拉伯胶的稀酸溶液A；

步骤五，将甲基丙烯酸加入水中，配置成质量浓度为15％的稀溶液，加入乙醇钠并冷却至室温，持续搅拌的过程中，加入异丙苯过氧化氢和氯化亚铁，充分溶解后制得混合物B；

步骤六，将环戊烷和Span 80加入容器中，恒温搅拌形成油相C；

步骤七，将步骤二制得的纳米二氧化硅悬浮液加入至油相C，惰性气体保护，恒温搅拌，持续搅拌的过程中，加入步骤四制得的稀酸溶液A和戊二醛，升速搅拌制得混合液D；

步骤八，将步骤五制得的混合物B加入至步骤七制得的混合液D中反应后制得复合物E；

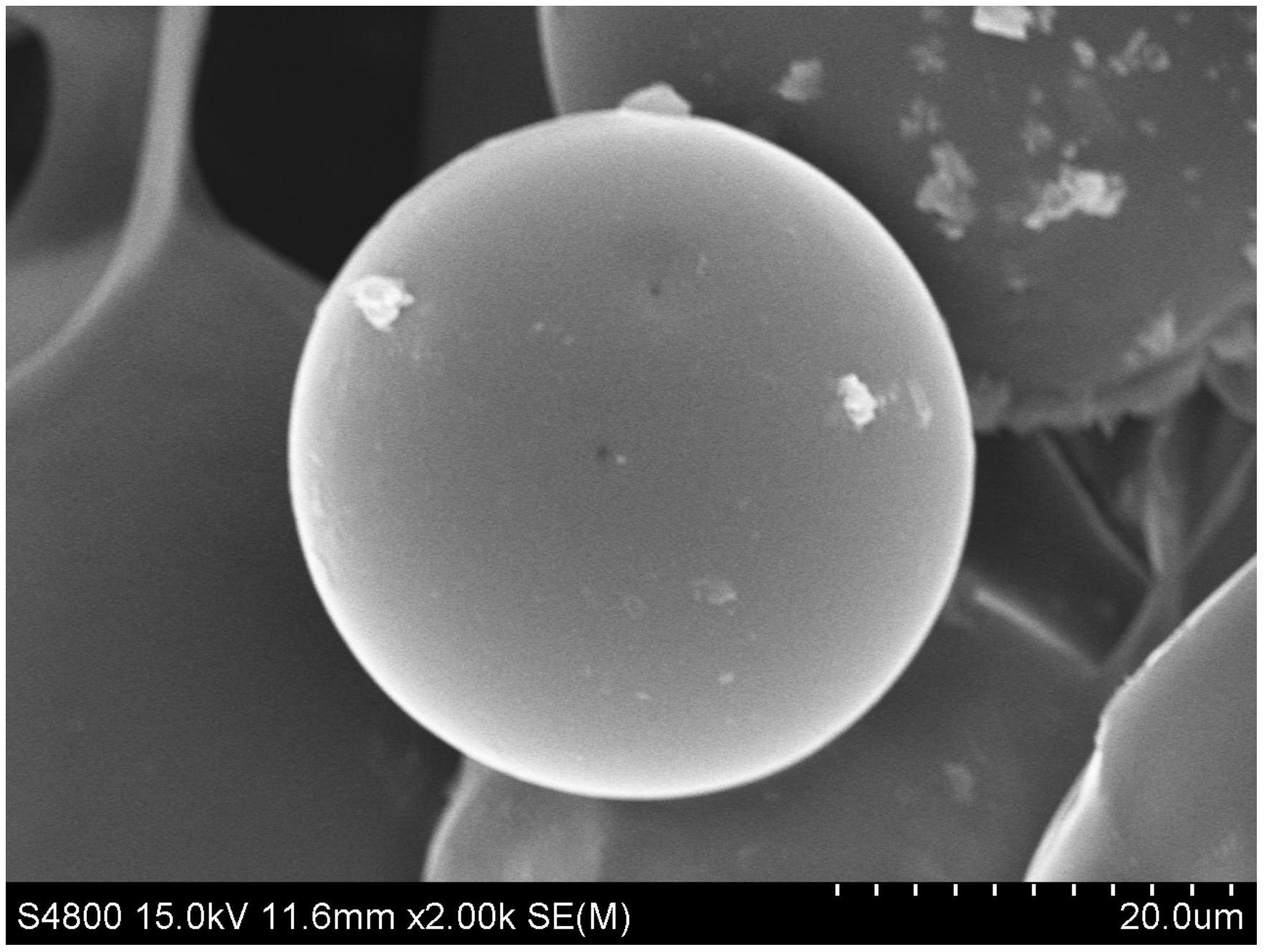

步骤九，将步骤八制得的复合物E取出，用溶剂洗涤，溶剂挥发后制得增强型混凝土内养护高吸水微球材料。

2.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤二中，所述的搅拌采用磁力搅拌，搅拌时间为20mim；步骤四中，所述的搅拌采用磁力搅拌，搅拌时间为30mim。

3.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤六中，所述的恒温为30℃的恒温水浴环境；所述的搅拌为以200r/min搅拌20min。

4.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤六中，所述的油相C中，Span 80为环戊烷质量分数的5％～8％。

5.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤七中，所述的惰性气体保护为通氮气；所述的恒温为40℃恒温水浴环境；所述的搅拌为以200r/min搅拌10min；所述的升速搅拌为以400r/min搅拌30min。

6.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤八中，所述的反应的整个过程中温度控制在40～45℃之间，反应时间为6h。

7.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，步骤九中，所述的溶剂为无水乙醇，洗涤3～5次。

8.如权利要求1所述的增强型混凝土内养护高吸水微球材料的制备方法，其特征在于，所述的纳米二氧化硅的平均粒径为20nm。
