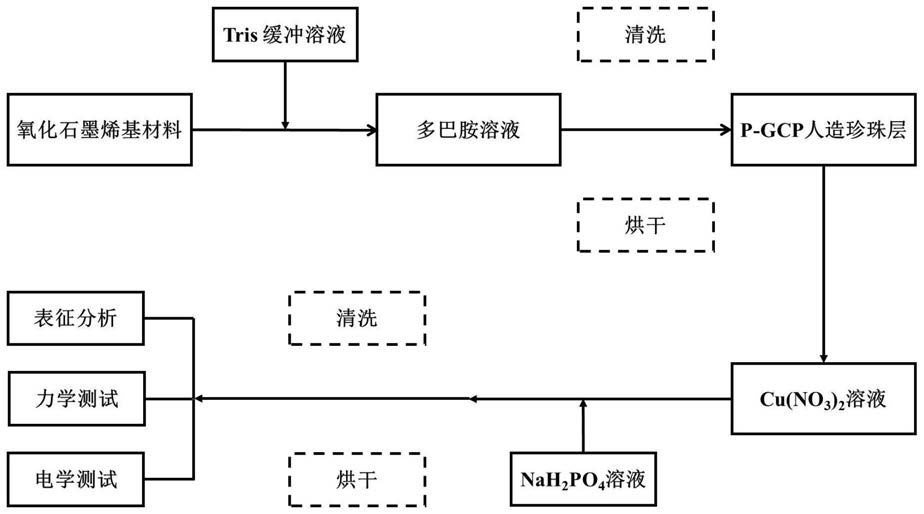

1.一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于，包括如下步骤：步骤一、分别称量一定质量的多巴胺、三羟甲基氨基甲烷盐酸盐、硝酸铜、磷酸二氢钠；

步骤二、将步骤一称量的三羟甲基氨基甲烷盐酸盐配制成Tris-HCl缓冲溶液，加入NaOH溶液，将Tris-HCl缓冲溶液的pH值调整至8.0～8.5；

步骤三、配制多巴胺溶液，加入步骤二中配制的Tris-HCl缓冲溶液，将多巴胺溶液的pH值调整至8.0～8.5；制备氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层，将所述的氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层浸入多巴胺溶液中，浸泡一段时间后取出清洗并干燥，得到聚多巴胺涂覆的氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层；

步骤四、将步骤三制备的聚多巴胺涂覆的氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层浸入硝酸铜溶液中，然后在超声的条件下缓慢滴加磷酸二氢钠溶液，浸泡一段时间后取出清洗并干燥，制得一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料；

步骤四所述硝酸铜溶液浓度为0.02～0.05mol/L，磷酸二氢钠溶液浓度为0.02～

0.04mol/L；

所述的聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的电导率为207.6S cm-1。

2.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于：步骤一所述的硝酸铜和磷酸二氢钠的摩尔比为1:2。

3.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于：步骤二所述的Tris-HCl缓冲溶液的浓度为20～40mg/mL，NaOH溶液的浓度为0.01mol/L。

4.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于：步骤三所述的多巴胺溶液浓度为2mg/mL。

5.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于，步骤三中制备氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层的方法包括如下步骤：步骤1、按照重量分数为60～96:1～25:1～5分别称量一定质量的氧化石墨烯、纳米纤维素和多巴胺，所述的氧化石墨烯的尺寸范围为1.0～2.0μm，片层厚度为0.8～1nm；

步骤2、将氧化石墨烯与纳米纤维素分别溶解于去离子水中，将所得氧化石墨烯溶液和纳米纤维素溶液混合均匀，加入Tris缓冲溶液后调整pH值为8.5，加入多巴胺并搅拌一定时间得到混合溶液；

步骤3、将步骤2所得混合溶液真空抽滤成膜，将所得薄膜置于一定温度下干燥一定时间，得到氧化石墨烯/纳米纤维素/聚多巴胺人造珍珠层。

6.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于：步骤三浸泡时间为24h，干燥温度为45～60℃，干燥时间为24h。

7.根据权利要求1所述一种聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法，其特征在于：步骤四所述浸泡时间为12h，干燥温度为45～60℃，干燥时间为24h。

8.一种权利要求1-7任一所述聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的制备方法制备的聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料，其特征在于：所述的聚多巴胺涂覆氧化石墨烯基三元人造珍珠层材料的电导率为207.6S cm-1。
