1.一种以废钞为原料制备醋酸纤维素的方法，其特征在于，步骤一：取一定量经碎解处理后的废钞，加入NaOH和H2O2，NaOH用量为废钞质量的1～

6%，H2O2用量为废钞质量的1～5%；再加入40～60℃的热水调节废钞的质量浓度为10～18%，浸泡20～60min后在疏解器中疏解10～30min，然后加入水调节浓度至3～10%、在磨浆机中磨浆处理5～30min，使废钞纸浆打浆度在40～90°SR，最后经过洗涤、干燥，得到预处理废钞纸浆；

步骤二：将预处理后废钞纸浆加入N，N‑二甲基乙酰胺溶液中，在120～180℃二甲基硅油油浴中加热活化60～180min，活化处理后废钞纸浆经压榨、40～60℃低温烘干，得到活化后废钞；

步骤三：在圆底烧瓶中加入N，N‑二甲基乙酰胺溶液和无水氯化锂，制得混合液，将所述混合液在二甲基硅油油浴中加热到60～120℃，在磁力搅拌下使氯化锂溶解于二甲基乙酰胺中，制备得到DMAc/LiCl溶剂体系；将步骤二制备的活化后废钞加入到DMAc/LiCl溶剂体系中，搅拌状态下油浴加热至90～160℃进行溶解，6～24h后停止加热并冷却至室温，静置4～24h后，得到均一的再生纤维素溶液；所述DMAc/LiCl溶剂体系中氯化锂的质量浓度为4～

10%、活化后的废钞与无水氯化锂的质量比为0.5～3：5～20；

步骤四：在上述再生纤维素溶液中加入乙酸乙烯酯，在100 150℃油浴条件下冷凝回流~

1 6h，反应结束后冷却至室温，通过注射器挤入到乙醇凝固浴中，用乙醇和水多次洗涤以完~

全除去溶剂，抽滤，风干，得到三醋酸纤维素；

步骤五：称取所述三醋酸纤维素、冰醋酸、水、浓硫酸的质量比为0.1～1.0：1～15：0.1～2.0： 0.01～0.2；将以上材料混合，在50 80℃油浴条件下水解1～8h，反应结束后用乙醇~

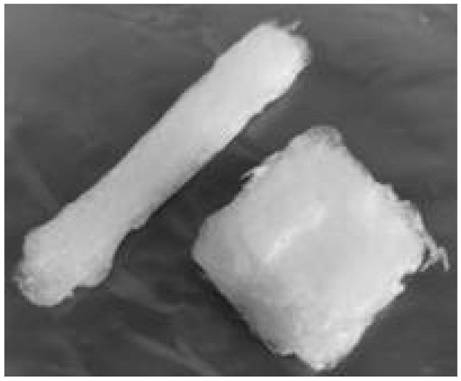

和水反复多次洗涤以除去溶剂，最后经抽滤、风干，得到部分水解的取代度为2.0～2.8的醋酸纤维素。

2.根据权利要求1所述的一种以废钞为原料制备醋酸纤维素的方法，其特征在于：步骤四所述再生纤维素溶液与乙酸乙烯酯的体积比为55‑220：5 30。

~

3.根据权利要求1所述的一种以废钞为原料制备醋酸纤维素的方法，其特征在于：步骤五所述浓硫酸的质量分数为95～98 %。
