1.一种固相萃取多环芳烃吸附剂，其特征在于：是由π‑hole键供体分子通过与胺基反应键合到硅胶上获得，用于正己烷萃取液中多环芳烃的纯化和富集，所述的π‑hole键供体分子选自2‑溴‑七氟萘、2‑氯‑七氟萘、2‑碘‑七氟萘、2‑甲酰氯七氟萘或2‑甲酸七氟萘中的一种，结构式如下：。

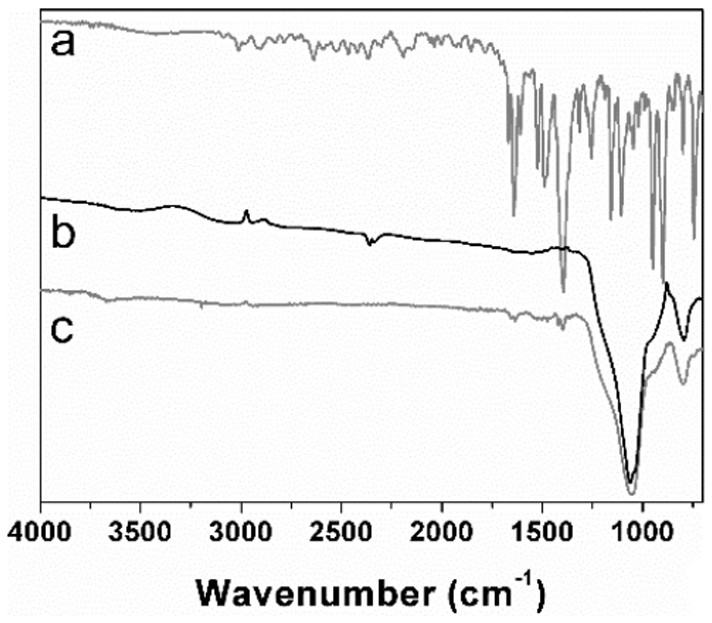

2.制备如权利要求1所述的固相萃取多环芳烃吸附剂的方法，其特征在于：在氮气气氛下，于二甲苯溶剂中，加入胺基键合硅胶和π‑hole键供体分子，并加入缚酸剂有机碱以促进反应进行，硅胶上键合的胺基与π‑hole键供体分子的摩尔比为1：（2‑5），硅胶上键合的胺基与有机碱的摩尔比为1：（1‑3）；加热至110‑140℃反应24‑48小时，制得产品。

3.根据权利要求2所述 的方法，其特征在于：所述的有机碱是三乙胺或吡啶。

4.根据权利要求3所述的方法，其特征在于：加热至130℃，反应24h，制得产品。

5.根据权利要求2、3或4所述的方法，其特征在于：将制得的产品依次用甲醇、二氯甲烷、正己烷洗涤，待洗涤溶剂挥干后进行真空干燥。

6.根据权利要求5所述的方法，其特征在于：待洗涤溶剂挥干后置于真空干燥箱中，60℃真空干燥12h。
