专利号: 2019109085525
申请人: 新昌县哈坎机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

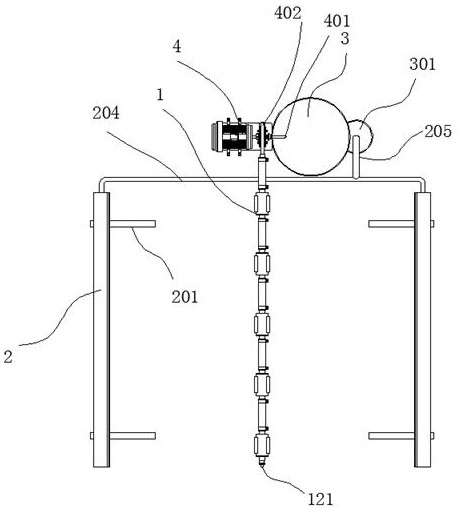

1.一种建筑物喷淋系统,其特征在于:包括布置于厂房顶部位置处的布水装置(1),及布置于厂房(A)左右两侧处的回水管(2),以及一个用于储存水用的储水罐(3),以及一个提供动力的叶片泵(4);

所述布水装置(1)包括多个串联的管件(101),管件(101)的前、后端注塑形成有连接管(102),相邻两个管道(101)之间装配有橡胶软管(103),所述连接管(102)插入至所述橡胶软管(103)内,在所述管件(101)的外壁处设置有两个出水部(104),所述出水部(104)的端面处水平设置有多个出水孔(105),所述出水孔(105)位于所述管件(101)的直径线上,在所述管件(101)的底部注塑形成有一底板(106),在所述底板(106)的下方设置有多个支撑块(107),所述支撑块(107)的底部加工有长螺丝(108),所述长螺丝(108)穿过厂房的顶棚(B)后装配有螺母(109),在所述支撑块(107)与顶棚(B)之间夹设有橡胶材质的密封垫(110),所述支撑块(107)的上端加工有第一长螺丝(111),所述第一长螺丝(111)向上穿过所述底板(106)后配合第一螺母(112),在所述第一长螺丝(111)上套设有弹簧(113),所述弹簧(113)相抵在所述支撑块(107)与所述底板(106)之间,在多个布水装置(1)串联完成后,一端的布水装置(1)对接叶片泵(4),另一端的布水装置(1)处安装有一软塞(121),软塞(121)封闭所述连接管(102),叶片泵(4)与所述布水装置(1)之间也连接有所述橡胶软管(103);

所述回水管(2)的下方支撑有多根支杆(201),所述支杆(201)连接厂房主体架构(C),所述支杆(201)处加工有一弧形的支撑部(202),所述回水管(2)被支撑在所述支撑部(202)内,所述回水管(2)与所述支撑部(202)之间点焊固定,所述回水管(2)的外壁处加工有一槽口(203),厂房的顶棚(B)斜插入至槽口(203)内,所述回水管(2)的前、后端封闭,在两根所述回水管(2)的后端之间装配有一导管(204),所述导管(204)连通所述回水管(2),所述导管(204)的外壁处焊接有第一导管(205);

在所述储水罐(3)的外壁处焊接有一回水槽(301),所述回水槽(301)与所述储水罐(3)之间加工有互通的槽口(311),所述第一导管(205)插入至所述回水槽(301)内,所述叶片泵(4)连接有抽水管(401),所述抽水管(401)延伸至所述储水罐(3)内,所述叶片泵(4)还连接有输水管(402),所述输水管(402)对接所述橡胶软管(103)。

2.根据权利要求1所述的建筑物喷淋系统,其特征在于:在所述支杆(201)的底部螺丝固定有负压风机(6),所述负压风机(6)的一端位于厂房内,该端用于进风,所述负压风机(6)的另一端处法兰连接有一导风管(7),所述导风管(7)远离所述负压风机(6)的那一端向上延伸后,再倾斜向下与所述回水管(2)之间焊接相通。

3.根据权利要求1所述的建筑物喷淋系统,其特征在于:所述负压风机(6)的进风位置处法兰连接有一网罩(666)。

4.根据权利要求1所述的建筑物系统,其特征在于:在所述回水槽(301)内设置有滤材(333),所述滤材(333)的上端凹陷后形成一个球形的凹部(334),所述第一导管(205)位于该凹部(334)内。

5.根据权利要求4所述的建筑物喷淋系统,其特征在于:所述滤材(333)为过滤棉。
