专利号: 2019109088078
申请人: 刘澄
专利类型:发明专利
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

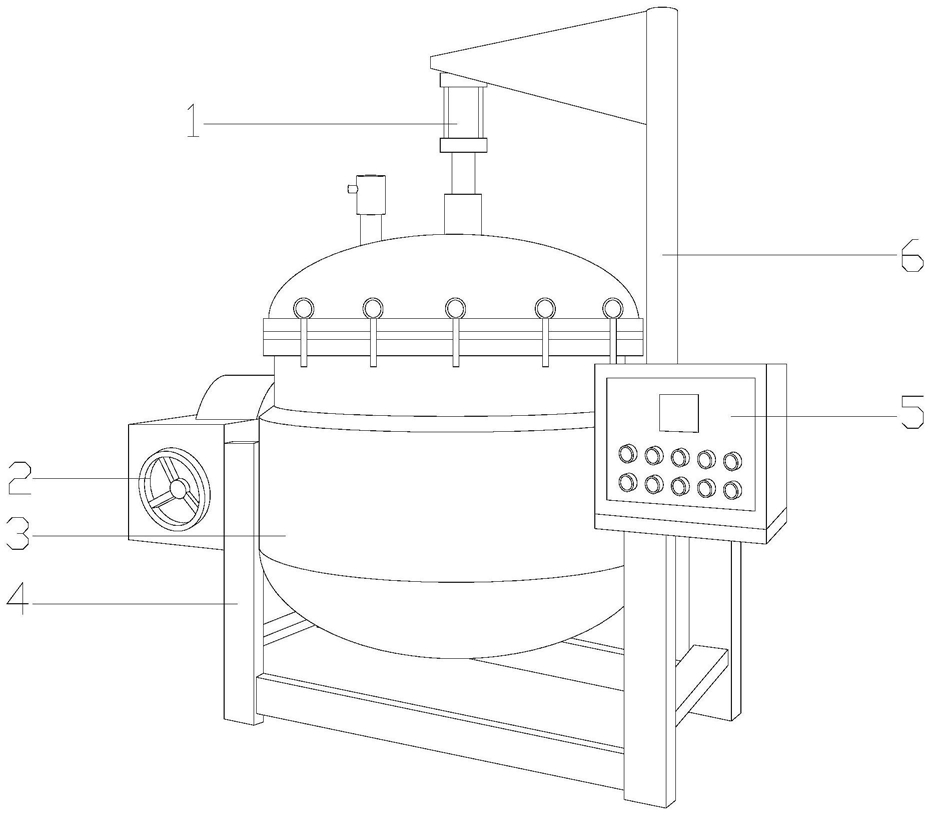

1.一种用于卫生巾艾绒芯片立式蒸煮釜,其结构包括提拉液压缸(1)、倾斜调整手轮(2)、蒸煮罐主体(3)、支撑架(4)、电控箱(5)、密封盖旋转架(6),其特征在于:

所述支撑架(4)为矩形结构,所述倾斜调整手轮(2)与支撑架(4)采用螺栓固定在一起,所述蒸煮罐主体(3)嵌套于支撑架(4)上方,所述密封盖旋转架(6)与支撑架(4)焊接在一起,所述电控箱(5)与蒸煮罐主体(3)采用电连接,所述提拉液压缸(1)与蒸煮罐主体(3)相互扣合;

所述蒸煮罐主体(3)由自动泄压阀(3a)、蒸煮内胆(3b)、悬浮清洁装置(3c)、废水排放管道(3d)、加热模块(3e)、支撑横杆(3f)、密封盖体(3g)组成,所述支撑横杆(3f)与支撑架(4)采用间隙配合,所述加热模块(3e)与支撑横杆(3f)焊接在一起,所述蒸煮内胆(3b)与加热模块(3e)贴合,所述密封盖体(3g)与蒸煮内胆(3b)采用密封连接,所述悬浮清洁装置(3c)与密封盖体(3g)扣合,所述自动泄压阀(3a)与悬浮清洁装置(3c)相互贯通。

2.根据权利要求1所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述悬浮清洁装置(3c)由固液分离器(c1)、悬浮物收集仓(c2)、液面驱动装置(c3)、减压驱动结构(c4)组成,所述减压驱动结构(c4)与密封盖体(3g)扣合,所述固液分离器(c1)与减压驱动结构(c4)焊接在一起,所述液面驱动装置(c3)与减压驱动结构(c4)采用间隙配合,所述悬浮物收集仓(c2)与固液分离器(c1)相互贯通。

3.根据权利要求2所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述固液分离器(c1)由分离器外壳(c11)、收集仓连接孔(c12)、翅杆(c13)、悬浮液引流管道(c14)、毛细分离板(c15)组成,所述分离器外壳(c11)与减压驱动结构(c4)焊接在一起,所述悬浮液引流管道(c14)嵌套于分离器外壳(c11)上下两端,所述收集仓连接孔(c12)与悬浮物收集仓(c2)相互贯通,所述翅杆(c13)均匀分布于悬浮液引流管道(c14)两侧,所述毛细分离板(c15)与悬浮液引流管道(c14)扣合。

4.根据权利要求2所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述液面驱动装置(c3)由驱动盘(c31)、连接杆(c32)、连接扣(c33)、伸缩块(c34)、蒸煮液滑板(c35)、螺旋弹簧(c36)、滑动槽(c37)组成,所述连接扣(c33)与减压驱动结构(c4)相互扣合,所述驱动盘(c31)位于减压驱动结构(c4)底部,所述连接杆(c32)与驱动盘(c31)、连接杆(c32)通过螺纹连接,所述滑动槽(c37)嵌套于驱动盘(c31)内部,所述伸缩块(c34)与滑动槽(c37)采用间隙配合,所述蒸煮液滑板(c35)与伸缩块(c34)扣合在一起,所述螺旋弹簧(c36)与伸缩块(c34)紧靠。

5.根据权利要求2所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述减压驱动结构(c4)由驱动结构固定架(c41)、减压排气管(c42)、排气孔(c43)、驱动环架(c44)、连接叶片(c45)组成,所述驱动结构固定架(c41)与密封盖体(3g)扣合在一起,所述排气孔(c43)贯穿连接于驱动结构固定架(c41)底部,所述减压排气管(c42)位于驱动结构固定架(c41)顶部,所述驱动环架(c44)安装于驱动结构固定架(c41)中间,所述连接叶片(c45)与驱动环架(c44)呈一体化结构。

6.根据权利要求5所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述排气孔(c43)呈弧形结构排列。

7.根据权利要求4所述的一种用于卫生巾艾绒芯片立式蒸煮釜,其特征在于:所述蒸煮液滑板(c35)位于伸缩块(c34)底部,且通过扭转弹簧连接。
