1.一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，包括以下步骤：步骤a、在剧烈的机械搅拌下，将2.0-5.0g十六烷基三甲基溴化铵加入到50.0-250ml甲苯中，得到乳白色的悬浊液；

步骤b、将0.06-0.12g的H2PtCl6前驱体溶液滴加到步骤a悬浊液中，并搅拌过夜，得到橙黄色溶液；

步骤c、将过量碱液加入步骤橙黄色溶液中，搅拌，然后向上述反应混合物中加入pH＝4的TiCl3(0.05-1g)，搅拌，得到淡黄色溶液；

步骤d、将RuCl3(0.1-0.8g)溶液加入到步骤c溶液中，搅拌得到黑色微乳液；

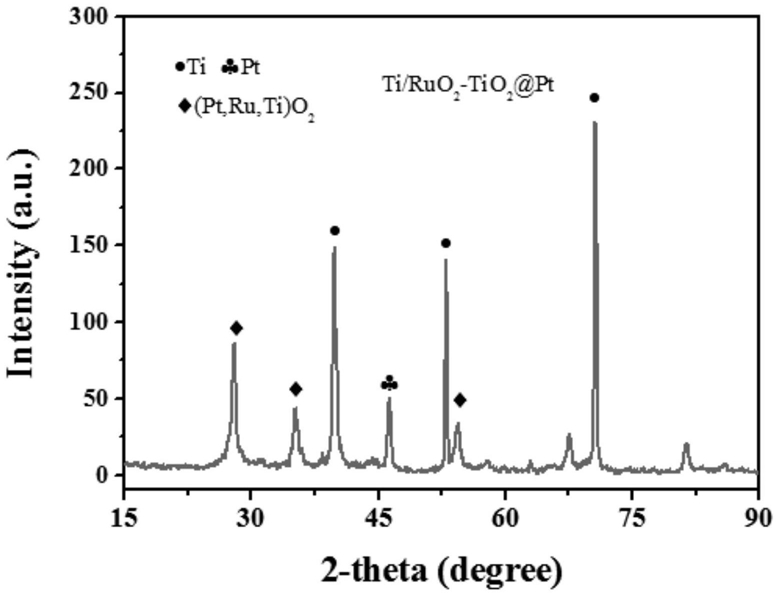

步骤e、将上述微乳液液离心，获得铂钌钛复合氧化物纳米颗粒；

步骤f、将所得铂钌钛复合氧化物纳米颗粒用溶剂洗涤，并离心3-5次去除表面活性剂，并在100℃干燥过夜，即得到产物。

2.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的步骤c中加入碱液搅拌2h，加入TiCl3搅拌10min。

3.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的步骤c中，pH＝4的TiCl3溶液内应加入抗坏血酸，TiCl3:抗坏血酸＝0.6:0.7g，再调pH值。

4.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的步骤e离心10-30分钟。

5.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的步骤f中干燥温度为100℃。

6.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的溶剂为纯水、乙醇、丙酮和乙醚。

7.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述步骤c碱液为氨水、KOH、NaOH溶液。

8.根据权利要求1所述的一种用微乳液法制备铂钌钛复合纳米颗粒的方法，其特征在于，所述的步骤b、c、d中Pt：Ru的摩尔比＝1：8～20。
