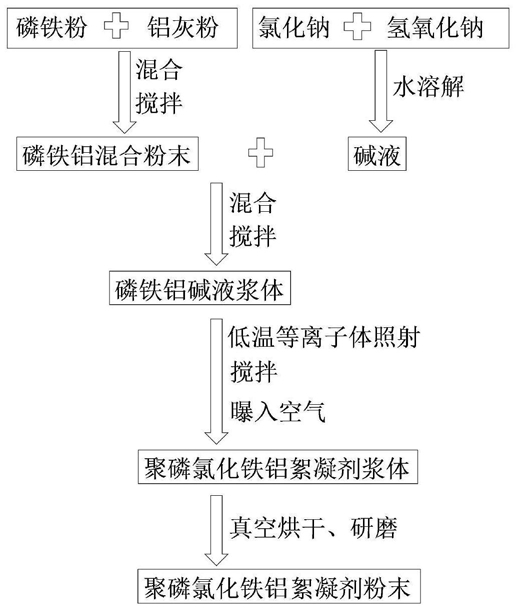

1.一种聚磷氯化铁铝絮凝剂的制备方法，其特征在于，称取铝灰粉和磷铁粉，混匀，得磷铁铝混合粉末；称取氯化钠和氢氧化钠，溶于水，得碱液；将磷铁铝混合粉末加入碱液中混匀，得磷铁铝碱液浆体；对磷铁铝碱液浆体进行低温等离子体照射的同时进行搅拌和曝入空气处理，得聚磷氯化铁铝絮凝剂浆体；将聚磷氯化铁铝絮凝剂浆体烘干、研磨，得聚磷氯化铁铝絮凝剂。

2.根据权利要求1所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述铝灰粉与磷铁粉的质量比为0.4～1.0:1。

3.根据权利要求2所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述铝灰粉与磷铁粉的质量比为0.4～0.8:1。

4.根据权利要求1所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述氯化钠与氢氧化钠的质量比为1～4:10。

5.根据权利要求4所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述氯化钠与氢氧化钠的质量比为1～3:10。

6.根据权利要求1所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述碱液中氢氧化钠的浓度为0.5～1.0mol/L，所述碱液与磷铁铝混合粉末的液固比为2～3:1。

7.根据权利要求1所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述低温等离子体照射的电压为30～100KV。

8.根据权利要求7所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述低温等离子体照射的电压为30～90KV。

9.根据权利要求1所述的聚磷氯化铁铝絮凝剂的制备方法，其特征在于，所述搅拌速率为60～120min，1～5h后停止低温等离子照射、搅拌和曝气处理。
