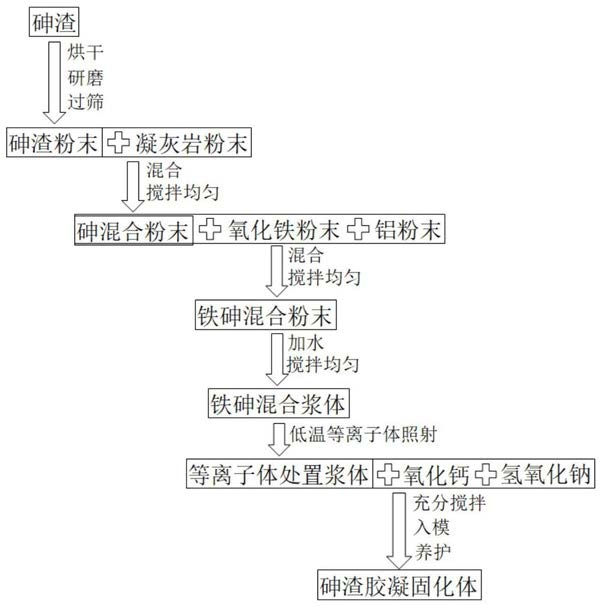

1.一种砷渣的处理方法，其特征在于，将凝灰岩粉末与砷渣粉末混匀，得砷混合粉末；

再将氧化铁粉末、铝粉与砷混合粉末混匀，得铁砷混合粉末；铁砷混合粉末加水搅匀，得铁砷混合浆体；将铁砷混合浆体进行低温等离子体照射的同时进行搅拌和曝气处理，得等离子体处理浆体；将氧化钙和氢氧化钠加入等离子体处理浆体中，搅匀，入模，养护，脱模，得砷渣胶凝固化体；

其中，所述凝灰岩粉末与砷渣粉末的质量比为1 2.5:1；所述氧化铁粉末、铝粉、砷混合~

粉末的质量比为5 12.5:5 12.5:100；所述氧化钙、氢氧化钠、凝灰岩粉末的质量比为5~ ~ ~

12.5:3 7.5:100；

~

将铁砷混合浆体在20 80KV输出电压下进行低温等离子体照射，以60 120rpm速率进行~ ~

搅拌并通入氧气，1 3h后停止低温等离子体照射、搅拌和曝气处理。

~

2.根据权利要求1所述的砷渣的处理方法，其特征在于，所述凝灰岩粉末与砷渣粉末的质量比为1 2:1。

~

3.根据权利要求1所述的砷渣的处理方法，其特征在于，所述氧化铁粉末、铝粉、砷混合粉末的质量比为5 10:5 10:100。

~ ~

4.根据权利要求1所述的砷渣的处理方法，其特征在于，所述氧化钙、氢氧化钠、凝灰岩粉末的质量比为5 10:3 6:100。

~ ~

5.根据权利要求1所述的砷渣的处理方法，其特征在于，所述水和铁砷混合粉末的液固比为55 65:100。

~

6.根据权利要求1所述的砷渣的处理方法，其特征在于，所述砷渣粉末的制备过程为，将砷渣烘干、研磨，过200 400目筛，即得。

~
