专利号: 2019109185260
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

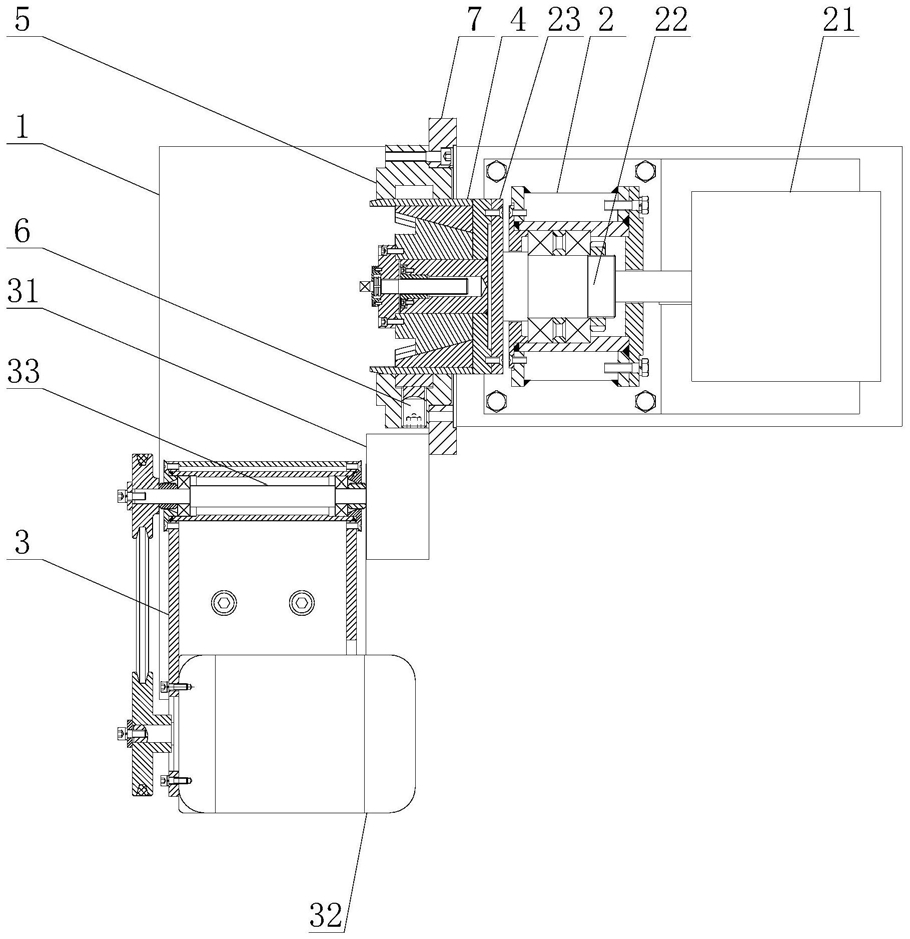

1.圆盘刀磨刀机,包括机架(1),所述机架(1)上设有用于固定圆盘刀并带动圆盘刀转动的承载装置(2)、用于磨削圆盘刀的磨削装置(3),其特征在于:所述承载装置(2)上设有回转直径可调的刀轴(4)、用于带动刀轴(4)转动的第一驱动装置(21),所述刀轴(4)上设有刀座(5),所述刀座(5)与刀轴(4)可拆卸连接,所述刀座(5)上设有用于将刀座(5)固定在刀轴(4)上的自锁装置(6),所述磨削装置(3)与机架(1)滑动连接且所述磨削装置(3)的滑动方向与刀轴(4)的轴心线垂直,所述磨削装置(3)上设有砂轮(31)、用于带动砂轮(31)转动的第二驱动装置(32),所述砂轮(31)的轴心线与刀轴(4)的轴心线平行。

2.根据权利要求1所述的圆盘刀磨刀机,其特征在于:所述刀轴(4)包括中心轴(41),所述中心轴(41)的一端设有法兰盘(42),所述中心轴(41)上设有调节螺杆(43),所述调节螺杆(43)从所述中心轴(41)远离法兰盘(42)的一端沿中心轴(41)的轴心线插入中心轴(41)中且与中心轴(41)螺纹连接,所述中心轴(41)上套设有滑动套(44),所述滑动套(44)与中心轴(41)滑动连接,所述调节螺杆(43)上设有限位轴肩(45),所述滑动套(44)远离法兰盘(42)的一端设有第一端盖(46),所述第一端盖(46)远离滑动套(44)的一侧设有第二端盖(47),所述限位轴肩(45)位于第一端盖(46)与第二端盖(47)之间,所述第一端盖(46)、第二端盖(47)上均设有与调节螺杆(43)相适应的贯穿孔,所述滑动套(44)的外壁上以滑动套(44)的轴心线为中心环形阵列设有若干个第一楔形块(48),所述第一楔形块(48)的斜面上设有第二楔形块(49),所述第二楔形块(49)的其中一个直角面与法兰盘(42)滑动连接,所述第二楔形块(49)的斜面与第一楔形块(48)的斜面滑动连接。

3.根据权利要求2所述的圆盘刀磨刀机,其特征在于:所述第一楔形块(48)的斜面上设有T型块,所述第二楔形块(49)的斜面上设有与T型块相适应的T型槽。

4.根据权利要求2所述的圆盘刀磨刀机,其特征在于:所述第二楔形块(49)远离第一楔形块(48)的一侧设有延长板(61),且所述延长板(61)远离法兰盘(42)的一端设有倒角。

5.根据权利要求4所述的圆盘刀磨刀机,其特征在于:所述延长板(61)远离第二楔形块(49)的面为弧面。

6.根据权利要求1所述的圆盘刀磨刀机,其特征在于:所述自锁装置(6)包括调节螺钉(62)、锁紧块(63)、固定螺钉(64)、复位弹簧(65),所述复位弹簧(65)套在固定螺钉(64)上,所述固定螺钉(64)与锁紧块(63)螺纹连接,所述刀座(5)的内侧设有与锁紧块(63)相适应的凹槽,所述刀座(5)的外壁上设有与固定螺钉(64)相适应的沉头孔,所述复位弹簧(65)位于沉头孔的沉孔中,所述刀座(5)的外壁上设有与调节螺钉(62)相适应的贯穿安装孔,所述调节螺钉(62)的轴心线与锁紧块(63)的中心线重合,所述调节螺钉(62)与锁紧块(63)之间设有调节块(66)。

7.根据权利要求6所述的圆盘刀磨刀机,其特征在于:所述刀轴(4)上设有与锁紧块(63)相适应的锁紧槽。

8.根据权利要求6所述的圆盘刀磨刀机,其特征在于:所述锁紧块(63)远离调节螺钉(62)的一侧设有与刀轴(4)相适应的弧形凹槽(67)。

9.根据权利要求1所述的圆盘刀磨刀机,其特征在于:所述承载装置(2)与机架(1)滑动连接,所述承载装置(2)的滑动方向与磨削装置(3)的滑动方向垂直,所述机架(1)上设有带动磨削装置(3)滑动的第一传动机构、带动承载装置(2)滑动的第二传动机构。
