1.一种自支撑二元金属硫化物复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：A、含锌盐、镍盐和钴盐的溶液与2‑甲基咪唑溶液混合，得到混合溶液；

B、将碳布放入步骤A制备的混合溶液中，在室温下静置反应，然后将碳布取出，漂洗、干燥，得到Zn/Ni/Co‑ZIF/碳布复合材料；

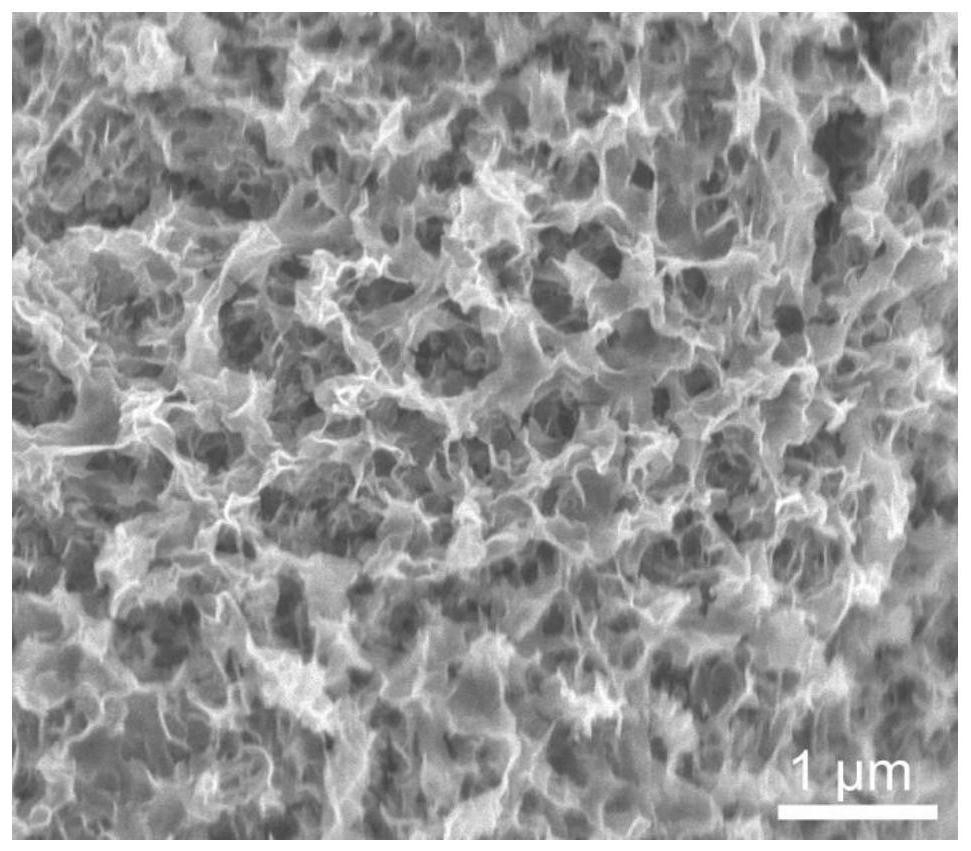

C、将步骤B制备的Zn/Ni/Co‑ZIF/碳布复合材料置于硫化钠溶液中，然后进行水热反应，将所得产物漂洗、干燥，即得自支撑二元金属硫化物ZnCo2S4@NiCo2S4/碳布复合材料；

步骤A中所述锌盐在锌盐、镍盐和钴盐的溶液中浓度为0.01～0.03mol/L；所述镍盐在锌盐、镍盐和钴盐的溶液中浓度为0.01～0.03mol/L；所述钴盐在锌盐、镍盐和钴盐的溶液中浓度为0.04～0.12mol/L。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中所述2‑甲基咪唑溶液浓度为

0.3～0.6mol/L。

3.根据权利要求1所述的制备方法，其特征在于，步骤B中所述室温下静置反应时间为

3‑24h。

4.根据权利要求1所述的制备方法，其特征在于，步骤C中 所述水热反应温度为80～

180℃，水热反应时间为4h～12h。

5.一种权利要求1‑4任一项所述制备方法制得的自支撑二元金属硫化物复合材料。

6.一种锂离子电池负极，其特征在于，由权利要求1‑4任一项所述制备方法制得的自支撑二元金属硫化物复合材料制成。

7.一种锂离子电池，其特征在于，包括权利要求6所述锂离子电池负极。
