专利号: 2019109203856
申请人: 萧县众科电磁检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

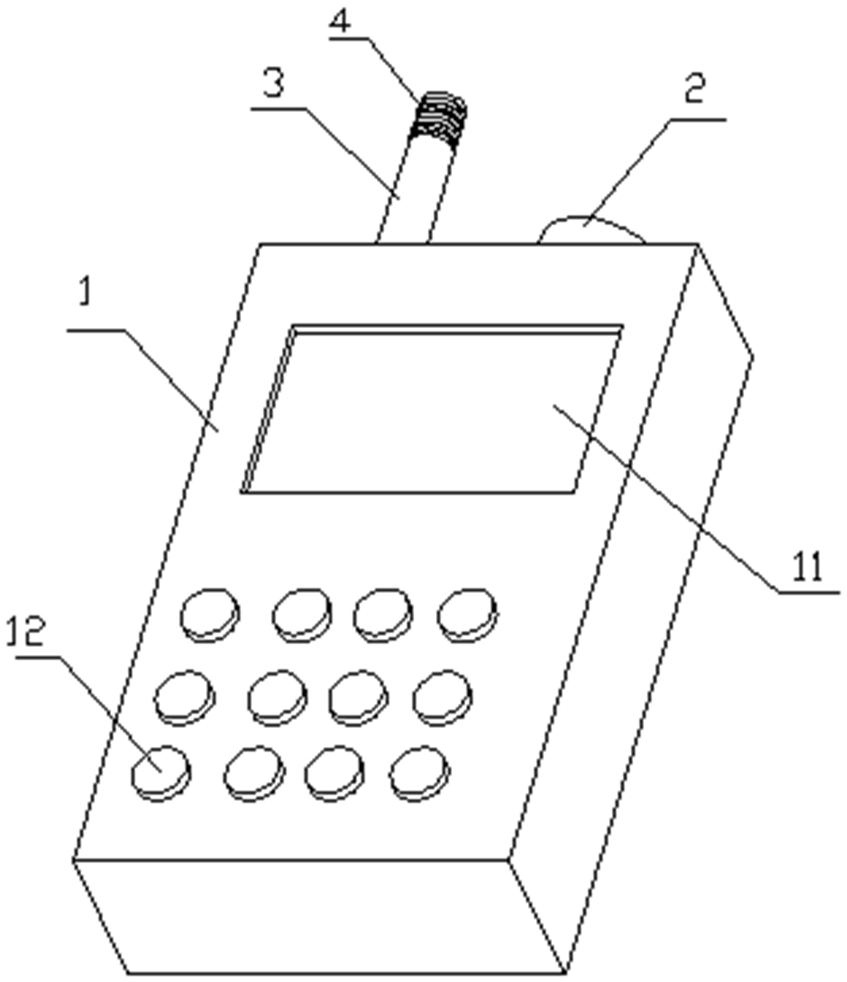

1.一种静电测试仪,包括检测仪本体(1),检测仪本体(1)用于电路的连接和设备的持有,其特征在于,还包括:

第一检测头(2),所述第一检测头(2)固定设置在检测仪本体(1)的顶端,第一检测头(2)用于静电的非接触式检测;

第二检测头(3),所述第二检测头(3)活动设置在检测仪本体(1)的顶端,第二检测头(3)用于静电的接触式检测,第二检测头(3)与第一检测头(2)并列设置;

环评测量环(4),所述环评测量环(4)设置在第二检测头(3)顶部环形位置,环评测量环(4)用于测量环境参数;

所述第一检测头(2)为圆槽结构,第一检测头(2)顶部设有活动的屏蔽板(21),屏蔽板(21)用于阻断静电测试仪对物体的静电测量,第一检测头(2)的内部设有感应板(22),感应板(22)是导电材质,感应板(22)与测量电线(23)电性连接,测量电线(23)上安装有检测电容;所述第二检测头(3)分成上触杆(31)、中间杆(32)和下凸台(33)三段,所述上触杆(31)伸出检测仪本体(1)的外部,中间杆(32)设有螺纹与插槽螺纹孔(15)配合安装,下凸台(33)设置在检测仪本体(1)内部,下凸台(33)上连接有电路线;所述检测仪本体(1)一端设有两个用于安装第一检测头(2)和第二检测头(3)的通孔,其中,安装第二检测头(3)的通孔在检测仪本体(1)内部设有空槽(13),空槽(13)连接位置的通孔上设有插槽螺纹孔(15),插槽螺纹孔(15)顶端至检测仪本体(1)外部的一段为插槽圆孔(14)。

2.根据权利要求1所述的静电测试仪,其特征在于,所述空槽(13)的深度大于第二检测头(3)的长度,插槽圆孔(14)的直径大于插槽螺纹孔(15)的直径,插槽圆孔(14)直径小于空槽(13)的直径,空槽(13)的直径大于插槽螺纹孔(15)的直径。

3.根据权利要求1所述的静电测试仪,其特征在于,还包括检测系统,所述检测系统包括:

环评模块,所述环评模块电性连接在环评测量环(4)中,环评模块与直流电源模块连接,环评模块分别与接触测量模块和非接触测量模块连接;

接触测量模块,所述接触测量模块电性连接在第二检测头(3)上,接触测量模块通过外接模块电性连接在交流电源模块上;

接触对比模块,所述接触对比模块电性连接在交流电源模块与接触测量模块,接触对比模块与接触测量模块并联;

非接触测量模块,所述非接触测量模块电性连接在第一检测头(2)上,非接触测量模块与直流电源模块电性连接;

非接触对比模块;所述非接触对比模块电性连接在直流电源模块上,非接触对比模块与非接触测量模块并联。

4.根据权利要求3所述的静电测试仪,其特征在于,所述直流电源模块与交流电源模块之间并联有微型的整流器和逆变器,整流器用于交流电源模块转化成直流电并对直流电源模块充电;逆变器用于直流电源模块转化成交流电。
