专利号: 2019109210582
申请人: 浙江师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

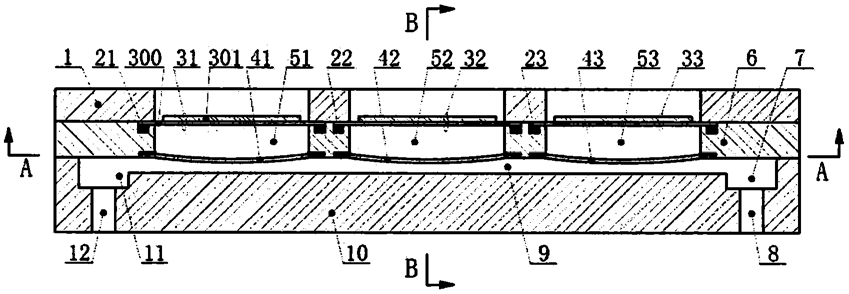

1.一种血液输送用压电蠕动泵,其特征在于:从上到下依次由上盖板、介质腔板、下盖板连接而成;所述上盖板和介质腔板之间安装有第一压电振子、第二压电振子和第三压电振子;所述第一压电振子、第二压电振子、第三压电振子均由金属基板和压电陶瓷晶片同心粘接而成;所述介质腔板上表面设有第一密封圈、第二密封圈、第三密封圈;所述第一密封圈与第一压电振子配套安装;所述第二密封圈与第二压电振子配套安装;所述第三密封圈与第三压电振子配套安装;所述介质腔板从左至右设有第一介质腔、第二介质腔、第三介质腔;所述介质腔板下表面粘接有第一柔性薄膜、第二柔性薄膜、和第三柔性薄膜;所述第一柔性薄膜、第二柔性薄膜和第三柔性薄膜均为高弹性薄膜;所述第一介质腔连通第一压电振子和第一柔性薄膜;所述第一介质腔由第一压电振子、介质腔板和第一柔性薄膜相连形成密闭腔体;所述第二介质腔连通第二压电振子和第二柔性薄膜;所述第二介质腔由第二压电振子、介质腔板和第二柔性薄膜相连形成密闭腔体;所述第三介质腔连通第三压电振子和第三柔性薄膜;所述第三介质腔由第三压电振子、介质腔板和第三柔性薄膜相连形成密闭腔体;所述第一介质腔、第二介质腔、第三介质腔内均填充有流体介质;所述第一柔性薄膜、第二柔性薄膜、第三柔性薄膜在流体介质作用下保持膨胀状态;所述下盖板上表面设有凹槽;所述凹槽位于第一介质腔、第二介质腔、第三介质腔的正下方;所述第一柔性薄膜、第二柔性薄膜、第三柔性薄膜的变形均作用于凹槽内;所述凹槽宽度a小于第一柔性薄膜、第二柔性薄膜、第三柔性薄膜的工作直径d;所述凹槽左端设有第一缓冲腔;所述第一缓冲腔与凹槽连通;所述第一缓冲腔与入口连通;所述凹槽右端设有第二缓冲腔;所述第二缓冲腔与凹槽连通;所述第二缓冲腔与出口连通;所述第一压电振子、第二压电振子、第三压电振子分别由三个正弦电压信号驱动,相邻两个正弦电压信号的相位差为π。

2.根据权利要求1所述的血液输送用压电蠕动泵,其特征在于:所述第一压电振子、第二压电振子、第三压电振子的压电陶瓷晶片的直径小于金属基板的直径。
