1.一种蓖麻油基季铵盐抗泥剂，其特征在于，所述抗泥剂由蓖麻油酸、N,N-二甲基-1,

3-丙二胺、环氧氯丙烷制成，其分子结构式如式Ⅰ所示：

式Ⅰ中：R为

2.权利要求1所述的一种蓖麻油基季铵盐抗泥剂的制备方法，其特征在于，包括以下步骤：步骤1)在反应容器中加入蓖麻油、催化剂NaOH，通入氮气，室温下边搅拌边滴加N,N-二甲基-1,3-丙二胺，滴加完毕后升温至65～90℃，反应5～10h；

步骤2)将步骤1)得到的反应产物用蒸馏水洗涤，然后静置，除去下层的浊液，以此往复洗涤，直至下层液澄清，除去下层液，保留上层的蓖麻油酸酰胺粗品；

步骤3)将步骤2)所述蓖麻油酸酰胺粗品真空干燥除去多余水分，得到蓖麻油酸酰胺；

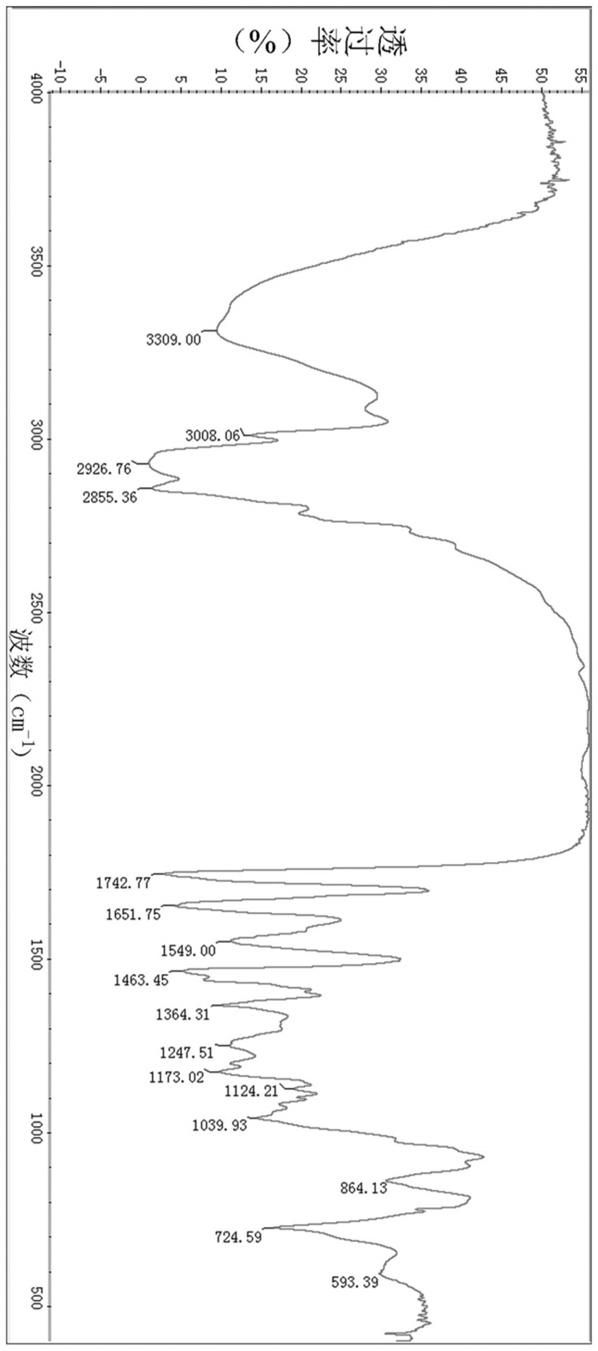

步骤4)称取步骤3)所述蓖麻油酸酰胺于反应容器中，通入氮气，在30min内边搅拌边缓慢滴加环氧氯丙烷，控制温度在48℃，滴加完毕后升温至50℃，保温反应1h，再用正己烷除去过量的环氧氯丙烷，真空干燥，即得到所述蓖麻油基季铵盐抗泥剂。

3.根据权利要求2所述的一种蓖麻油基季铵盐抗泥剂的制备方法，其特征在于，步骤1)与步骤4)所述通入氮气的时间为5min。

4.根据权利要求2所述的一种蓖麻油基季铵盐抗泥剂的制备方法，其特征在于，步骤1)所述N,N-二甲基-1,3-丙二胺与蓖麻油的摩尔比为3:1～8:1。

5.根据权利要求2所述的一种蓖麻油基季铵盐抗泥剂的制备方法，其特征在于，步骤1)所述催化剂NaOH的用量为蓖麻油质量的2～10％。

6.根据权利要求2所述的一种蓖麻油基季铵盐抗泥剂的制备方法，其特征在于，步骤4)所述环氧氯丙烷与蓖麻油酸酰胺的摩尔比为1:3。
