专利号: 2019109228637
申请人: 南京荧河谷科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-07-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

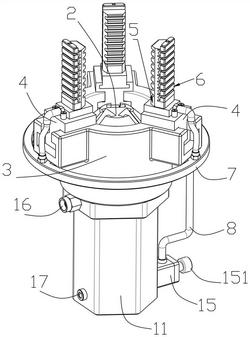

1.一种柔性气动机械手,其特征在于,其特征在于,其特征在于,包括动力气缸(1)、锥形滑台(2)和导向圆管座(3);所述动力气缸(1)包括气缸本体(11)、活塞杆(12)、气缸端盖(13)、复位弹簧(14)、溢流阀(15)、气管接头(16)和进气单向阀(17),所述气缸端盖(13)固定在气缸本体(11)的一端,所述气缸端盖(13)与气缸本体(11)之间形成有气缸腔室,所述活塞杆(12)设于气缸腔室内,所述活塞杆(12)将气缸腔室分隔为上腔和下腔,所述活塞杆(12)的一端穿过气缸端盖(13)后伸出,所述复位弹簧(14)设于气缸本体(11)的下腔内,所述复位弹簧(14)的两端分别与气缸本体(11)和活塞杆(12)的另一端顶靠,所述气管接头(16)固定在气缸本体(11)上,所述气管接头(16)与气缸本体(11)的上腔连通,所述溢流阀(15)和所述进气单向阀(17)错开固定在气缸本体(11)上,所述溢流阀(15)和所述进气单向阀(17)分别与气缸本体(11)的下腔连通;所述锥形滑台(2)的锥面上等间隔设有三个工字滑槽(21),所述锥形滑台(2)的底部与活塞杆(12)的一端活动卡接;所述导向圆管座(3)固定在气缸本体(11)的一端,所述导向圆管座(3)上等间隔沿径向延伸有三个T形导向槽(31),三个所述T形导向槽(31)分别滑动连接有滑块座(4),所述滑块座(4)还与工字滑槽(21)滑动连接,三个所述滑块座(4)上分别滑动卡接有气动变形爪(5),所述气动变形爪(5)上沿其长度方向间隔固定有一排气爪顶出件(6),相邻两个所述气爪顶出件(6)依次相互铰接在一起;还包括供气圆环(7),所述供气圆环(7)通过一个第一伸缩软管(8)与溢流阀(15)连通,所述供气圆环(7)还分别与每个气爪顶出件(6)连通,所述气爪顶出件(6)用于使气动变形爪(5)产生弯曲变形。

2.根据权利要求1所述的一种柔性气动机械手,其特征在于,所述气动变形爪(5)包括气动变形本体(51)和夹爪底座(52),所述夹爪底座(52)滑动卡接在滑块座(4)上,所述气动变形本体(51)固定在夹爪底座(52)上,所述气动变形本体(51)和夹爪底座(52)上设有与供气圆环(7)连通的供气通道(53),每个所述气爪顶出件(6)均通过供气通道(53)与供气圆环(7)连通。

3.根据权利要求2所述的一种柔性气动机械手,其特征在于,所述气爪顶出件(6)包括顶出座(61)和顶出滑块(62),所述顶出座(61)固定在气动变形本体(51)上,所述顶出座(61)设有凹槽,所述顶出滑块(62)活动嵌入凹槽内,并与所述顶出座(61)形成有顶出腔室,所述顶出腔室与供气通道(53)连通,所述顶出滑块(62)与相邻气爪顶出件(6)的顶出座(61)铰接。

4.根据权利要求2所述的一种柔性气动机械手,其特征在于,所述气动变形本体(51)与工件接触的表面上沿气动变形本体(51)的长度方向等间隔设有U形缺口(511)。

5.根据权利要求4所述的一种柔性气动机械手,其特征在于,所述气动变形本体(51)在相邻两个气爪顶出件(6)之间设有V形缺口(512)。

6.根据权利要求2所述的一种柔性气动机械手,其特征在于,所述夹爪底座(52)通过波珠螺钉(9)卡接在滑块座(4)上。

7.根据权利要求1所述的一种柔性气动机械手,其特征在于,所述溢流阀(15)上设有调节旋钮(151),所述调节旋钮(151)用于调节溢流阀(15)的耐受压力。

8.根据权利要求1所述的一种柔性气动机械手,其特征在于,所述溢流阀(15)上设有调节旋钮(151),所述调节旋钮(151)用于调节溢流阀(15)的耐受压力。
