1.一种稀土掺杂钨钼酸盐，其特征在于，其化学式为Sr1-xSmx(MoO4)0.5(WO4)0.5，其中，

0.05≤x≤0.25。

2.根据权利要求1所述稀土掺杂钨钼酸盐，其特征在于，x＝0.1。

3.一种如权利要求1或2所述稀土掺杂钨钼酸盐的制备方法，其特征在于，包括如下步骤：S1、根据化学式Sr1-xSmx(MoO4)0.5(WO4)0.5，按化学计量比分别称取钐盐、锶盐、钨酸盐和钼酸盐；

S2、向水中加入钐盐和锶盐溶解，再加入钨酸盐和钼酸盐溶解混匀，然后调节pH≥9，水热反应，冷却至室温，离心取沉淀，洗涤，烘干得到稀土掺杂钨钼酸盐。

4.根据权利要求3所述稀土掺杂钨钼酸盐的制备方法，其特征在于，pH＝9-11；优选地，pH＝9。

5.根据权利要求3或4所述稀土掺杂钨钼酸盐的制备方法，其特征在于，水热反应的温度为160-200℃，水热反应的时间为20-28h。

6.根据权利要求3-5任一项所述稀土掺杂钨钼酸盐的制备方法，其特征在于，水热反应的温度为180℃，水热反应的时间为24h。

7.根据权利要求3-6任一项所述稀土掺杂钨钼酸盐的制备方法，其特征在于，钐盐为硝酸钐、硝酸钐水合物中的至少一种；优选地，锶盐为硝酸锶、硝酸锶水合物中的至少一种。

8.根据权利要求3-7任一项所述稀土掺杂钨钼酸盐的制备方法，其特征在于，钨酸盐为钨酸铵、钨酸铵水合物中的至少一种；优选地，钼酸盐为钼酸铵、钼酸铵水合物中的至少一种。

9.根据权利要求3-8任一项所述稀土掺杂钨钼酸盐的制备方法，其特征在于，用氨水或硝酸调节pH。

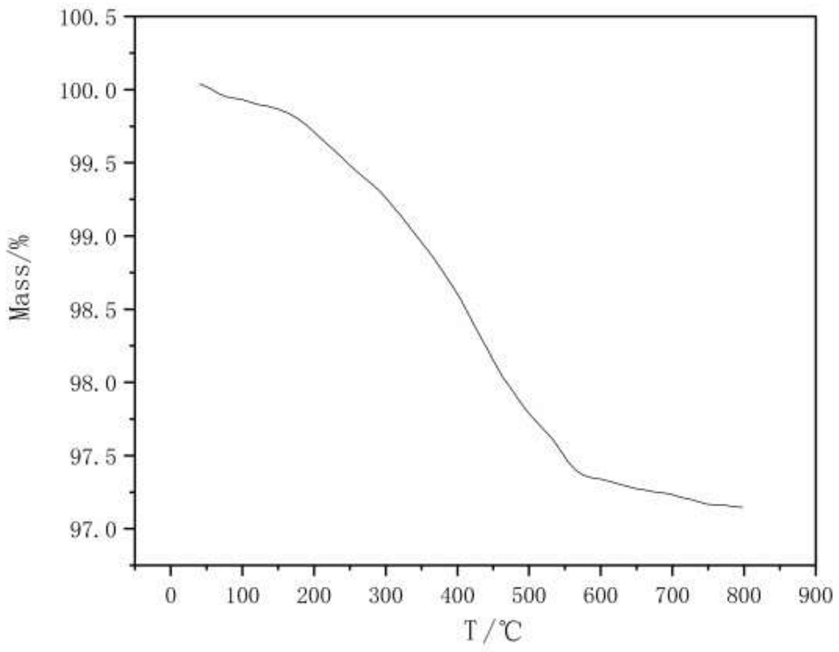

10.一种如权利要求1或2所述稀土掺杂钨钼酸盐在固体电解质中的应用。
