1.一种新型注浆锚索支护方法，包括巷道(1)，其特征在于：包括如下步骤：步骤一，先对巷道(1)施作预应力锚杆并挂钢筋网，再对其内部整体一次喷浆固定至表面平整；

步骤二，利用锚杆钻机对巷道(1)顶板和两帮在钻孔后，完成第一壳式注浆层(21)注浆锚杆的安装；然后利用锚杆钻机对巷道(1)底板钻孔后，完成第二壳式注浆层(22)注浆锚杆的安装；

步骤三，根据巷道(1)的实际情况，利用塌落拱理论确定巷道(1)中注浆锚索钻孔之间的距离a；

在锚固宽度W大于注浆锚索钻孔之间的距离a的条件下，利用锚固宽度W和实际经验中的倒锥形破坏角α，通过计算依次得到锚索钻机的工作参数：锚固深度h、锚固段长度L；

锚索钻机根据参数先后在巷道(1)顶板和帮部完成锭式注浆层(4)注浆锚索的钻孔；再在巷道(1)底板完成锭式注浆层(4)注浆锚索的钻孔；

在注浆锚索的钻孔中安装注浆锚索后，不仅要在注浆锚索和孔口套管之间采用水泥封孔，还对巷道(1)围岩二次喷浆，形成二次喷浆层；

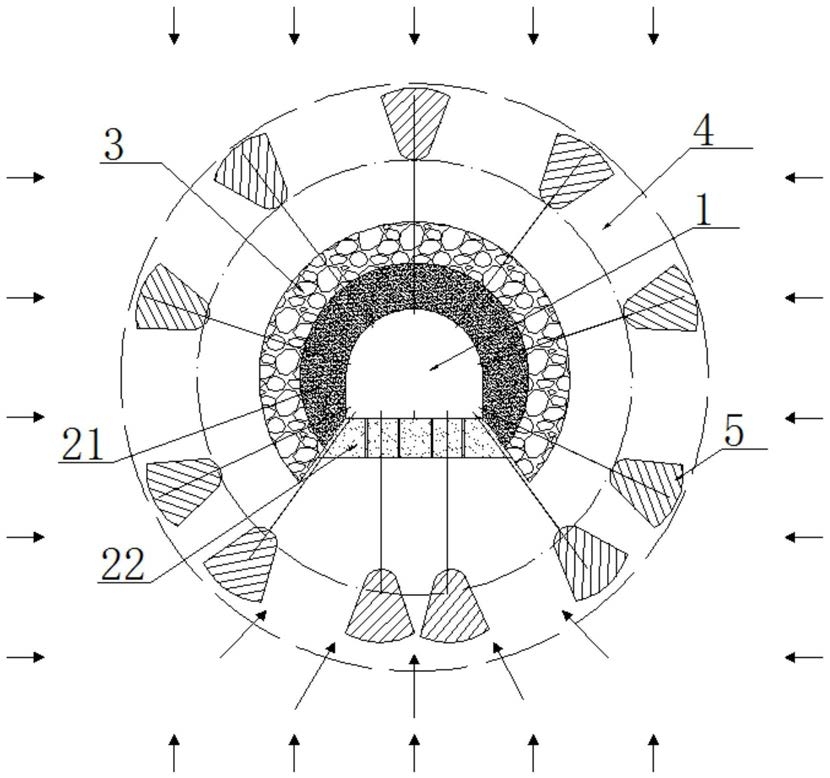

步骤四，在步骤三的基础上，顺序对巷道(1)底板、两帮和顶板注浆，依次构成由第二壳式注浆层(22)和第一壳式注浆层(21)组成环形的浅部壳式注浆层；

对步骤三的参数进行二次运算，得到能够形成秤砣形结构的锭式锚块(5)的注浆参数，其包括：扩散半径R和注浆的时间t；

步骤五，待注浆结束后，对巷道(1)表面再次喷浆并扩巷至设计断面；

步骤六，对其他新巷道(1)的固定依次按照步骤一至步骤五顺序执行。

2.根据权利要求1所述的新型注浆锚索支护方法，其特征在于：步骤三中得到锚索钻机的工作参数包括如下的运算过程：利用锚固宽度W和实际经验中的倒锥形破坏角α通过三角函数得到锚固深度h；

再利用锚固深度公式 得到锚固力Tu，锚固段长度L通过获得；

式中：

R——浆液的扩散半径，cm；

L——锚固段长度，m；

Cu——锚固段全长不排水抗剪强度的平均值，kPa；

d——直杆段直径，m；

l——直杆段长度，m；

Nc——承载力系数，一般Nc＝9

Cub——锚固段近端不排水抗剪强度，kPa；

τs——孔壁与注浆体之间的黏结强度，kPa；

Aa——锚索体材料截面积，m2；

Sf——抗破坏安全系数；

Fptk——锚索体材料许用强度，kPa；

V——锚索间距，塌落拱高度，m；

γ——岩体容重，kN/m3；

t——注浆所需时间，s；

K——土的渗透系数，cm/s；

H——注浆压力水头，cm；

β——浆液与水的黏度之比；

R——浆液的扩散半径，cm；

r——注浆孔半径，cm；

n——土的孔隙率。

3.根据权利要求2所述的新型注浆锚索支护方法，其特征在于：步骤三中注浆锚索钻孔之间的距离a通过塌落拱理论 获得。

4.根据权利要求2所述的新型注浆锚索支护方法，其特征在于：在步骤四中，扩散半径R和注浆的时间t的获得可以通过如下的公式：通过 得到扩散半径R；再利用球状扩散理

论 得到注浆时间t。

5.一种实施权利要求1中所述新型注浆锚索支护方法的注浆锚索，包括：外露段(6)、自由段(7)、注浆段(8)和锚固段(9)，其特征在于，所述注浆段(8)包括：在注浆段(8)上设有高压出浆的第一出浆口(Ⅰ81)和低压出浆的第二出浆口(Ⅱ81)，第一出浆口(Ⅰ81)和第二出浆口(Ⅱ81)分别位于形成锭式锚块(5)的小径端和大径端位置；

在第一出浆口(Ⅰ81)上设有高压开启出浆的高压压力阀(Ⅰ)，在第二出浆口(Ⅱ81)上设有低压开启出浆且高压停止出浆的低压压力阀(Ⅱ)；所述低压压力阀(Ⅱ)停止出浆的高压压力小于高压压力阀(Ⅰ)高压开启的压力。

6.根据权利要求5所述的注浆锚索，其特征在于：所述第一出浆口(Ⅰ81)靠近注浆管内壁位置均匀固定有若干个第一固定块(Ⅰ82)，所述第一固定块(Ⅰ82)通过第一拉簧(Ⅰ83)与第一挡板(Ⅰ84)固定连接。

7.根据权利要求6所述的注浆锚索，其特征在于：所述第一出浆口(Ⅰ81)的断面呈“八”字形设置。

8.根据权利要求5所述的一种新型注浆锚索支护方法及其使用装置，其特征在于：在第一出浆口(Ⅰ81)和第二出浆口(Ⅱ81)中间的注浆段(8)内壁均匀固定环形的第二固定块(Ⅱ

82)，所述第二固定块(Ⅱ82)通过第二拉簧(Ⅱ83)与镂空结构的固定架(Ⅱ84)固定；所述固定架(Ⅱ84)中心通过连接杆(Ⅱ841)与密封板(Ⅱ842)连接；且密封板(Ⅱ842)外径尺寸大于第二固定块(Ⅱ82)的内径尺寸；所述连接杆(Ⅱ841)的长度小于第二拉簧(Ⅱ83)形变后的长度，且大于第二拉簧(Ⅱ83)的初始长度。
