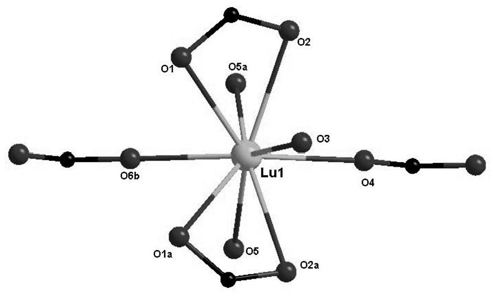

1.三维镥聚合物的制备方法，其特征在于：所述三维镥聚合物的分子式为：[C6H6O9Lu]n，n为整数且n≥1；该三维镥聚合物属于正交晶系，Pnnm空间群，晶胞参数为a = 6.6133(3) Å，b = 13.4654(5) Å，c = 10.1414(3) Å，α o o o

= 90.00 , β = 90.00 , γ = 90.00；

所述三维镥聚合物的制备方法为：将六水合硝酸镥、樟脑酸或吡啶‑2,6‑二甲酸溶于水中，所得混合液置于敞口容器中，插入阳极和阴极，通电电解，电解结束后对所得物料过滤，收集滤液，于加热条件下反应，反应物静置，有晶体析出，收集晶体，即得；其中，阳极和阴极均采用石墨电极；反应在50‑100℃条件下进行。

2.根据权利要求1所述的制备方法，其特征在于：通电电解的时间为≥5h。

3.根据权利要求1所述的制备方法，其特征在于：在通电电解时，当作为阳极的石墨电极上有物质脱落时停止通电。
