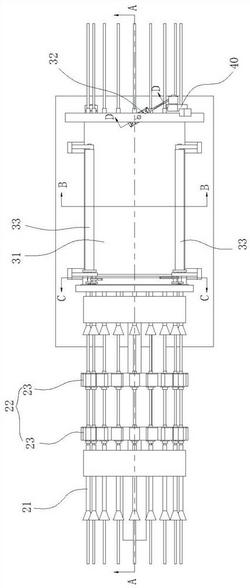

1.一种建筑用钢筋笼绕筋分配机构，其特征在于：包括用于卷绕绕筋的辊筒（31），所述辊筒（31）转动设置在机架（10）上，且机架（10）上设有用于驱动辊筒（31）转动的驱动单元（34），辊筒（31）的中心孔构成供钢筋笼纵筋穿过的通道；所述辊筒（31）的一端即纵筋穿出端设有用于将辊筒（31）上的绕筋逐圈释放的释放机构；所述辊筒（31）旁侧设有用于向辊筒（31）输送绕筋的送丝机构（50），所述送丝机构（50）的出料口沿辊筒（31）的轴线方向活动设置，且出料口处设有用于剪断绕筋的剪断机构。

2.根据权利要求1所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述辊筒（31）周围设有多个与辊筒（31）轴线平行的限位辊（33），所述限位辊（33）的辊面与辊筒（31）的辊面间隔设置且间隔距离大于单根绕筋的直径。

3.根据权利要求2所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述限位辊（33）与机架（10）转动连接，所述限位辊（33）的辊面上设有外螺纹。

4.根据权利要求3所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述释放机构包括辊筒（31）外壁上设置的一单向拉紧器（32），所述单向拉紧器（32）被装配为当绕筋自辊筒（31）外壁向纵筋穿出侧穿梭时绕筋能够顺利穿过单向拉紧器（32），且当绕筋自纵筋穿出侧向辊筒（31）外壁穿梭时会被单向拉紧器（32）拉紧；所述送丝机构（50）的出料口位于辊筒（31）的纵筋穿出端时，其出料口吐出的绕筋能够穿入单向拉紧器（32）内。

5.根据权利要求4所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述单向拉紧器（32）包括外壳（321）和芯体（322），所述芯体（322）内设有供绕筋穿过的通孔，所述芯体（322）内设有两平行设置的压辊（323），所述两压辊（323）的轴线与通孔的轴线垂直，且两压辊（323）分置于通孔的两侧，两压辊（323）沿通孔的径向活动设置，所述芯体（322）外壁上与压辊（323）对应位置处设有第一斜面，所述压辊（323）的辊面凸出于该第一斜面设置，所述芯体（322）沿平行于通孔轴线的方向活动设置在外壳（321）内，所述外壳（321）内设有与所述第一斜面平行的第二斜面，当第一斜面与第二斜面贴合时，第二斜面能够对压辊（323）产生挤压，使压辊（323）向通孔中心靠近；所述芯体（322）与外壳（321）之间还设有弹性元件（324），所述弹性元件（324）被装配为其弹力能够驱使第一斜面向第二斜面靠近。

6.根据权利要求5所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述单向拉紧器（32）与辊筒（31）转动连接，且转轴与辊筒（31）的轴线垂直。

7.根据权利要求6所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述单向拉紧器（32）的两端均设有引导辊组（325），所述引导辊组（325）包括两对相互垂直设置的对辊，每一对辊的两引导辊之间相互间隔设置构成供绕筋穿过的通道。

8.根据权利要求3所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述辊筒（31）与各限位辊（33）通过齿轮副构成传动配合。

9.根据权利要求8所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述辊筒（31）的外壁上设有多个弧形齿条（311），各弧形齿条（311）沿辊筒（31）周向间隔设置，且各弧形齿条（311）沿辊筒（31）轴向相互错开设置，每个弧形齿条（311）分别与一个限位辊（33）上设置齿轮（332）构成间歇传动配合。

10.根据权利要求9所述的建筑用钢筋笼绕筋分配机构，其特征在于：所述限位辊（33）靠近辊筒（31）纵筋穿出端的一端具有第一环形延伸部（331），且该端的限位辊轴承座（35）上设有第二环形延伸部（351），所述第二环形延伸部（351）的外径小于第一环形延伸部（331）的内径，所述第一环形延伸部（331）空套在第二环形延伸部（351）外侧。
