专利号: 2019109253408
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

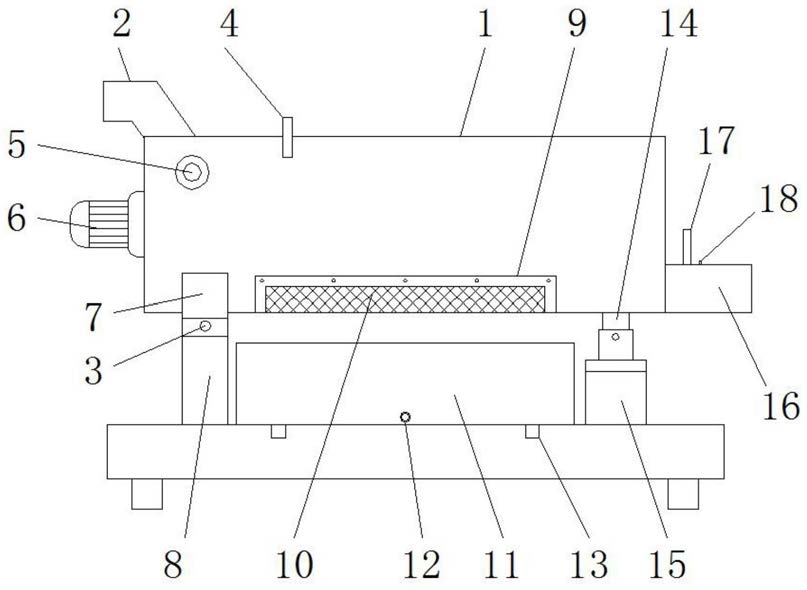

1.一种便于清理去除异味的生物饲料用处理装置,包括处理装置主体(1)、进料口(2)、转轴(3)、管道接头(4)、搅拌电机(6)、出料口(16)、搅拌轴(24)和搅拌叶(25),其特征在于:所述处理装置主体(1)的左侧上部设置有进料口(2),且处理装置主体(1)的顶部设置有管道接头(4),并且处理装置主体(1)的前侧设置有切块电机(5),同时处理装置主体(1)的左侧设置有搅拌电机(6),所述处理装置主体(1)的左侧下端焊接有第一支撑块(7),且第一支撑块(7)的下端通过转轴(3)与支撑架(8)相连接,并且处理装置主体(1)下部开设有安装槽(9),所述安装槽(9)与筛分网(10)螺栓连接,且安装槽(9)的内侧设置有筛分口(22),所述处理装置主体(1)的右侧设置有出料口(16),且出料口(16)上设置有阻隔板(17),并且阻隔板(17)外侧的出料口(16)上设置有限位头(18),同时阻隔板(17)上开设有限位口(30),所述处理装置主体(1)的右端下部焊接有第二支撑块(14),且第二支撑块(14)的下端通过转轴(3)与升降装置(15)相连接,并且处理装置主体(1)的下方设置有集水槽(11),所述集水槽(11)的前侧设置有排水孔(12),且集水槽(11)的下端与滑槽(13)相连接,所述处理装置主体(1)的内部设置有分隔装置(21),且分隔装置(21)的两端与支撑柱(28)相连接,并且支撑柱(28)的下端固定有限位块(29),所述处理装置主体(1)的内部两侧均设置有喷淋管(23),且2个喷淋管(23)的右端通过连接管(27)连通,并且前侧喷淋管(23)的左端与管道接头(4)相连接,所述搅拌轴(24)与搅拌电机(6)相连接,且搅拌轴(24)的外侧设置有搅拌叶(25),并且搅拌轴(24)两端的最外侧均设置有振动板(26),所述进料口(2)的内端下部设置有分切板(20),且分切板(20)的上部设置有破碎辊(19)。

2.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述处理装置主体(1)的安装结构为转动结构,且处理装置主体(1)以支撑架(8)上端的转轴(3)为旋转中心。

3.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述筛分网(10)位于集水槽(11)的正上方,且集水槽(11)的边长大于筛分网(10)竖向投影的边长,且筛分网(10)的结构为可拆分结构。

4.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述阻隔板(17)靠近限位头(18)的一侧设置有2个限位口(30),且2个之间的距离等于出料口(16)的内部的高度。

5.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述分切板(20)的安装结构为倾斜安装,且分切板(20)、进料口(2)和破碎辊(19)三者的宽度相同。

6.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述分隔装置(21)包括分切刀(2101)、连接柱(2102)和滑动口(2103),且分切刀(2101)位于连接柱(2102)的下端,连接柱(2102)焊接在分隔装置(21)下端,滑动口(2103)位于分隔装置(21)的左右两端。

7.根据权利要求6所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述分切刀(2101)和连接柱(2102)构成倒置“Y”型结构,且分切刀(2101)和连接柱(2102)等距排列在分隔装置(21)下端,并且分切刀(2101)和连接柱(2102)与搅拌叶(25)交错安装。

8.根据权利要求1所述的一种便于清理去除异味的生物饲料用处理装置,其特征在于:

所述振动板(26)的长度大于搅拌叶(25)的长度,且2个振动板(26)之间的距离小于2个限位块(29)之间的距离。
