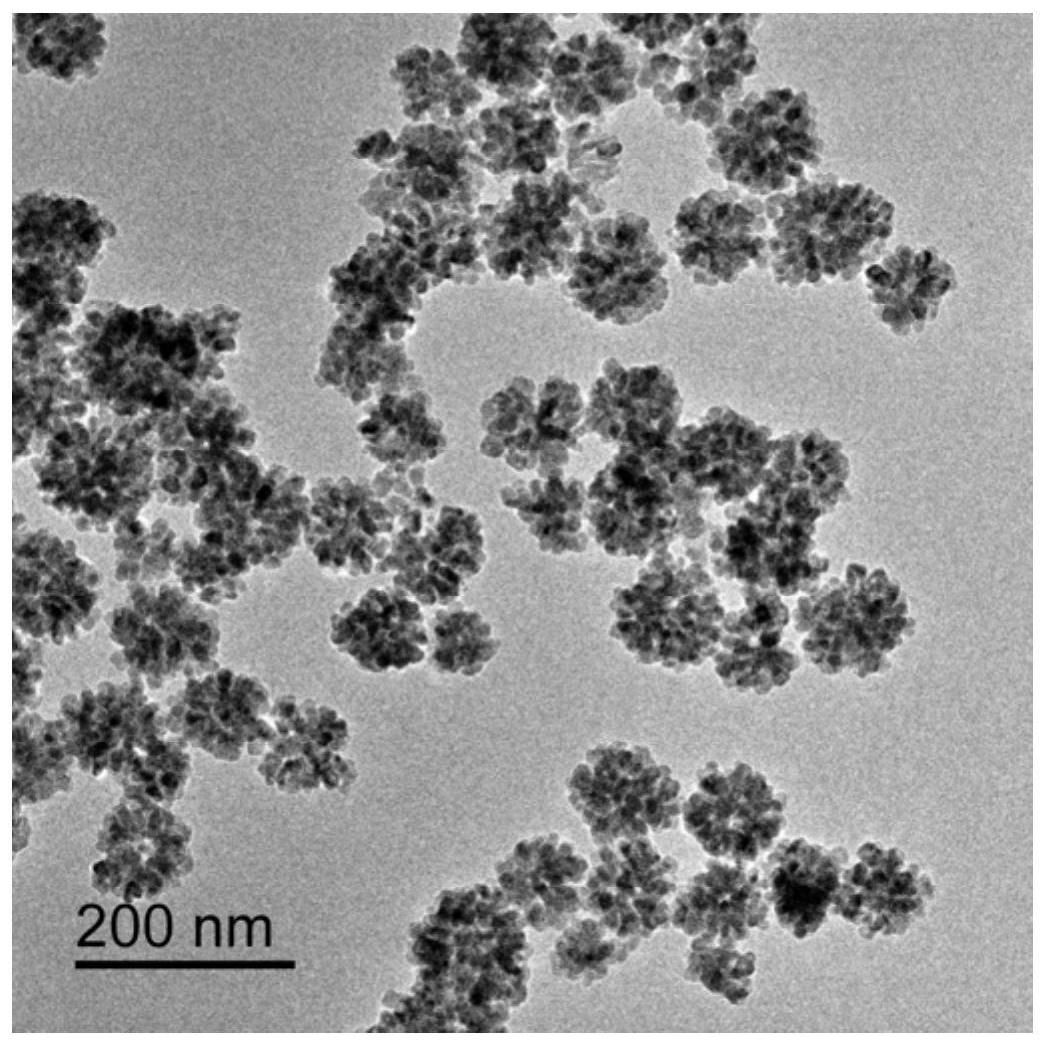

1.一种单分散、超顺磁性Fe3O4纳米花的制备方法，其特征在于，由以下步骤制备：（1）Fe3O4前驱体溶液的制备将可溶性铁盐和碱源加入1, 2‑丙二醇中，混合均匀，得到亮黄色混合液，加热至90~

110 ℃，待亮黄色混合液变成姜黄色后，得到Fe3O4前驱体溶液；

（2）Fe3O4纳米花的制备将Fe3O4前驱体溶液进行溶剂热反应，反应结束后，分离沉淀并将沉淀洗涤、干燥，得到单分散、超顺磁Fe3O4纳米花；

步骤（1）中，所述的碱源为尿素、无水乙酸钠和三水合乙酸钠中的一种；

步骤（2）中，溶剂热反应温度为150 220 ℃，时间为8 24h。

~ ~

2.根据权利要求1所述的单分散、超顺磁性Fe3O4纳米花的制备方法，其特征在于，步骤（1）中，所述的可溶性铁盐为无水氯化铁、六水合氯化铁、硫酸铁和水合硫酸铁中的一种。

3.根据权利要求1所述的单分散、超顺磁性Fe3O4纳米花的制备方法，其特征在于，步骤（1）中，可溶性铁盐和碱源的摩尔比为0.1 0.15。

~

4.根据权利要求1所述的单分散、超顺磁性Fe3O4纳米花的制备方法，其特征在于，步骤（1）中，混合均匀具体是先搅拌再超声分散。

5.根据权利要求1所述的单分散、超顺磁性Fe3O4纳米花的制备方法，其特征在于，步骤（2）中，分离具体是磁分离，干燥是冷冻干燥。
