专利号: 2019109280392
申请人: 吉林工程技术师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

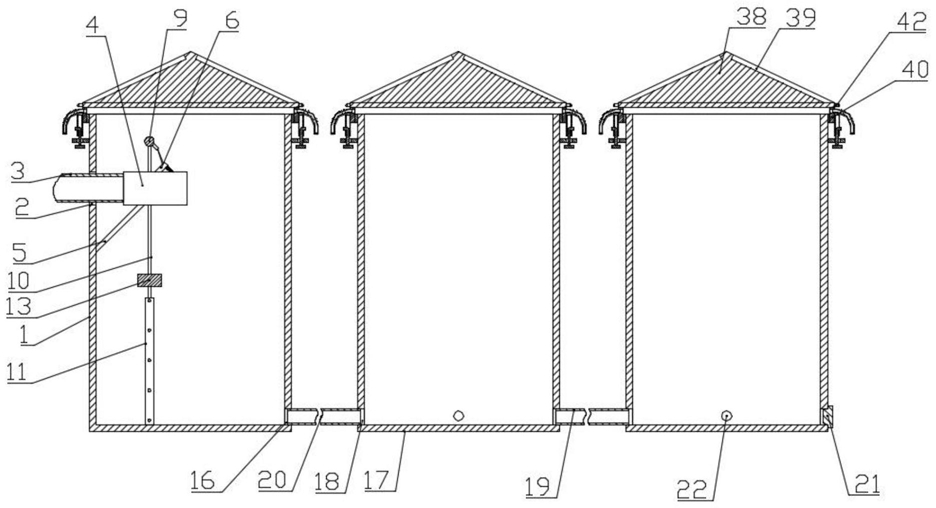

1.一种环境艺术园林灌溉装置,包括盛水箱(1),所述盛水箱(1)一侧设有导水机构、防护机构、透气机构、连接机构,其特征在于,所述盛水箱(1)一侧设有进水机构,进水机构一侧设有灌溉机构,

所述进水机构包括位于盛水箱(1)上端一侧的进水口(2),进水口(2)处安装有自来水管(3),自来水管(3)出水端安装有连接阀门(4),连接阀门(4)下端安装有支撑柱(5),支撑柱(5)一端与盛水箱(1)上端固定连接,连接阀门(4)一侧安装有转动把手(6),连接阀门(4)下端一侧安装有连接杆(7),连接杆(7)与转动把手(6)下端通过连接弹簧(8)连接,连接阀门(4)上方设有升降杆(9),升降杆(9)下表面两侧设有限位杆(10),盛水箱(1)内下表面两侧安装有空心套筒(11),空心套筒(11)上开有多个透水孔(12),两个空心套筒(11)之间设有漂浮块(13),漂浮块(13)两侧表面与限位杆(10)下端内侧固定连接,升降杆(9)下端一侧安装有连接柱(14),连接柱(14)下端与转动把手(6)上端通过弹力绳(15)连接,盛水箱(1)下端一侧设有出水口(16);

所述灌溉机构包括放置在盛水箱(1)一侧地面上的洒水箱(17),洒水箱(17)位于园林内的树木一侧,洒水箱(17)下端两侧开有连接孔(18),连接孔(18)之间通过连接管(19)连接,出水口(16)和起始端的连接孔(18)通过进水管(20)连接,末端的连接孔(18)处安装有挡盖(21),洒水箱(17)下端一侧设有洒水口(22),洒水口(22)处连接有按动水龙头(23),按动水龙头(23)上设有按压把手(24),按压把手(24)上端安装有盛放箱(25),盛放箱(25)下端一侧开有漏水口(26),盛放箱(25)一侧表面安装有滑块(27),洒水箱(17)一侧表面下端安装有滑槽(28),滑块(27)一端位于滑槽(28)内,按压把手(24)下端安装有伸缩弹簧(29),按动水龙头(23)出水端安装有洒水管(30),洒水管(30)出水端安装有转动水龙头(31),转动水龙头(31)扭动端一侧安装有指针(32),转动水龙头(31)上安装有标尺(33),标尺(33)上设有刻度线(34);

所述导水机构包括位于转动水龙头(31)出水端下方的导水管(35),导水管(35)出水端连接有柔性水管(36),柔性水管(36)缠绕在树木下端,柔性水管(36)下端安装有多个圆管(37);

所述防护机构包括位于盛水箱(1)和洒水箱(17)上端的防护盖(38),防护盖(38)上表面开有多个导雨槽(39),防护盖(38)下表面安装有环形挡板(40),环形挡板(40)内侧下端安装有橡胶垫(41),防护盖(38)两侧表面安装有连接把手(42);

所述防护盖(38)上表面为四棱锥尖顶,导雨槽(39)位于四棱锥尖顶的四个侧表面上;

所述透气机构包括位于环形挡板(40)上端的多个透气孔(43),透气孔(43)处连接有L形排气管(44),L形排气管(44)出口端向下,L形排气管(44)出口端安装有防护网(45)。

2.根据权利要求1所述的一种环境艺术园林灌溉装置,其特征在于,所述连接机构包括固定安装在环形挡板(40)下端的多个插销(46),插销(46)下端安装有长方体拦截块(47),盛水箱(1)和洒水箱(17)外侧表面上端安装有连接块(48),连接块(48)上开有长条通孔(49)。

3.根据权利要求1所述的一种环境艺术园林灌溉装置,其特征在于,所述进水机构位于盛水箱(1)内一侧,灌溉机构位于进水机构内的出水口(16)一侧地面上,导水机构位于灌溉机构内的转动水龙头(31)一侧,防护机构位于盛水箱(1)和灌溉机构内的洒水箱(17)上端,透气机构位于防护机构内的环形挡板(40)一侧,连接机构位于防护机构内的环形挡板(40)下端。
