专利号: 2019109284711
申请人: 磐安秀吉新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

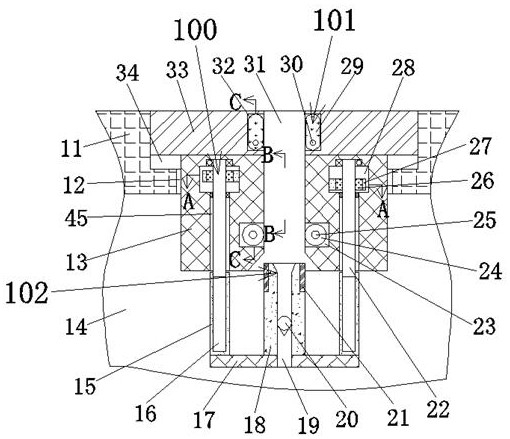

1. 一种基于气动的防堵塞排水井盖,包括地面,所述地面下侧设有下水道;所述地面内设有开口向上的井盖槽,所述井盖槽内设有井盖,所述井盖槽下侧内壁内相连通的设有通槽,所述通槽下侧相连通于所述下水道,所述井盖下端固连有承重块,所述承重块下端延伸到所述下水道内,所述承重块重量大可避免所述井盖被轻易的移动,所述井盖与所述承重块内上下贯通的设有通水孔,所述地面上侧的积水通过所述通水孔排入到所述下水道内;所述井盖内设有传动装置,所述传动装置下端延伸到所述下水道内且连接有疏通装置,通过所述传动装置驱动所述疏通装置,进而所述疏通装置可伸到所述通水孔内并对所述通水孔内进行清理;所述井盖与所述承重块之间设有密封装置,所述疏通装置上端滑入所述通水孔内并与所述密封装置连接,进而驱动所述密封装置并将所述通水孔封闭,进而通过所述疏通装置可将所述通水孔内的空气排出使所述通水孔内气压降低,当重新打开所述通水孔时,基于气动可将所述地面上侧的积水快速吸入所述通水孔内并排到所述下水道内;

所述传动装置包括设于所述承重块内的传动腔,所述传动腔位于所述通水孔后侧,所述传动腔内可转动的设有中间带轮,所述中间带轮内固连有电机轴,所述传动腔下侧内壁内固设有电动机,所述电机轴下端动力连接于所述电动机;所述传动腔左右两侧内壁内对称的设有连通腔,所述连通腔与所述传动腔之间相连通的设有皮带槽,所述连通腔内可转动的设有对称带轮,所述中间带轮与所述对称带轮之间连接有连接带;所述对称带轮内固连有螺杆,所述螺杆下端连接于所述疏通装置;

两侧的所述对称带轮转动同步,进而通过两侧的所述螺杆同步驱动所述疏通装置;

所述疏通装置包括可滑动的设于所述承重块下侧的连接板,所述连接板上端左右对称的固连有升降杆,所述升降杆内设有开口向上的螺纹孔,所述螺杆下端延伸到所述螺纹孔内并与所述升降杆螺纹连接;所述承重块内左右对称的设有开口向下的收纳腔,所述升降杆可滑入所述收纳腔内;所述连接板上端固连有密封杆,所述密封杆内上下贯通的设有导气孔,所述导气孔向下贯穿所述连接板;

所述导气孔内固设有开口向下的气动阀门,所述气动阀门可避免所述下水道内的空气回流到所述通水孔内。

2.如权利要求1所述的一种基于气动的防堵塞排水井盖,其特征在于:所述密封杆左右两端面内对称且固设有齿条,所述密封杆上端向上滑入所述通水孔内并通过所述齿条驱动所述密封装置。

3.如权利要求2所述的一种基于气动的防堵塞排水井盖,其特征在于:所述密封装置包括左右对称且相连通的设于所述通水孔左右两侧内壁内的齿轮腔,所述齿轮腔位于所述承重块内,所述齿轮腔内可转动的设有连接齿轮,所述连接齿轮可啮合于所述齿条;所述连接齿轮内固连有下转轴,所述齿轮腔前侧内壁内设有下带轮腔,所述下带轮腔内可转动的设有下带轮,所述下转轴前端延伸到所述下带轮腔内且固连于所述下带轮;所述通水孔左右两侧内壁内对称且相连通的设有凹槽,所述凹槽位于所述井盖内,所述凹槽内可转动的设有密封板,所述密封板可转动到所述通水孔内并关闭所述通水孔;所述密封板内固连有上转轴,所述凹槽前侧内壁内设有上带轮腔,所述上带轮腔内可转动的设有上带轮,所述上转轴前端延伸到所述上带轮腔内且固连于所述上带轮,所述上带轮与所述下带轮之间连接有反向带。

4.如权利要求3所述的一种基于气动的防堵塞排水井盖,其特征在于:所述反向带反向连接于所述上带轮与所述下带轮之间,即所述下带轮转动并通过所述反向带带动所述上带轮转动,并使所述上带轮与所述下带轮之间的转向相反。

5.如权利要求3所述的一种基于气动的防堵塞排水井盖,其特征在于:所述密封杆上滑并使所述齿条与所述连接齿轮脱离啮合时,所述密封板刚好关闭所述通水孔。
