专利号: 2019109294323
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电动汽车退役锂离子电池实际容量的快速估算方法,其特征在于,包括以下步骤:

步骤1:退役电池模块中拆分为单体锂离子电池,已知出厂时单体锂离子电池的额定容量为C,退役后的实际容量为所需估算的未知量Cix,i为正整数;

步骤2:任意选取N个退役单体锂离子电池进行并联构成额定容量为NC的并联电池组,则其退役单体锂离子电池实际容量分别记为C1x、C2x、…、CNx;

步骤3:并联电池组静置1小时,然后对并联电池组以0.2至0.3倍NC的电流进行恒流充电直至电池充电至截止电压V1,然后进行恒压充电,直至电流降为0.1NC;

步骤4:静置半小时,然后对并联电池组以0.2至0.3倍NC的电流Ipack进行恒流放电直至电池组的放电至截止电压V2,记录这一过程的并联电池组中各个单体锂离子电池的放电电流值,以及放电时间T,通过积分计算得到退役并联电池组实际容量即为步骤5:根据步骤4中的单体锂离子电池的电流数据,计算得到电池组的荷电状态SOCpack,并计算SOCpack在20%‑80%这个范围内的每个单体锂离子电池的电流平均值记为I1、I2、…、IN,运用单体锂离子电池电流与其实际容量的近似关系式:I1:I2:…:IN=C1x:C2x:…:CNx,并结合步骤4中计算得到的Cpack,得到估算的各个单体锂离子电池的实际容量:

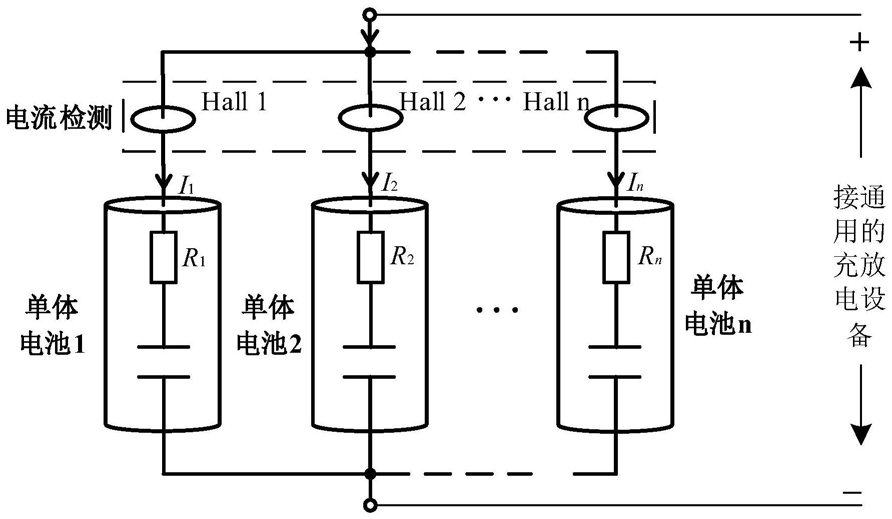

2.根据权利要求1所述的一种电动汽车退役锂离子电池实际容量的快速估算方法,其特征在于,并联电池组中的每个单体锂离子电池均连接有一个电流霍尔传感器,电流霍尔传感器进行单体锂离子电池的电流检测;

并联电池组连接有充放电设备,充放电设备对并联电池组进行充放电操作。

3.根据权利要求1所述的一种电动汽车退役锂离子电池实际容量的快速估算方法,其特征在于,步骤4中的各个单体锂离子电池的放电电流值的取样频率不低于0.1Hz。

4.根据权利要求1所述的一种电动汽车退役锂离子电池实际容量的快速估算方法,其特征在于,截止电压V1和截止电压V2是由电池材料决定的;

磷酸铁锂充电截止电压为3.65‑3.7V、放电截止电压为2.5‑2.7V,三元电池充电截止电压为4.15‑4.2V、放电截止电压为2.5‑2.7V。

5.根据权利要求1所述的一种电动汽车退役锂离子电池实际容量的快速估算方法,其特征在于,荷电状态SOCpack的计算公式为:其中,t为放电时间。
