专利号: 2019109322357
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

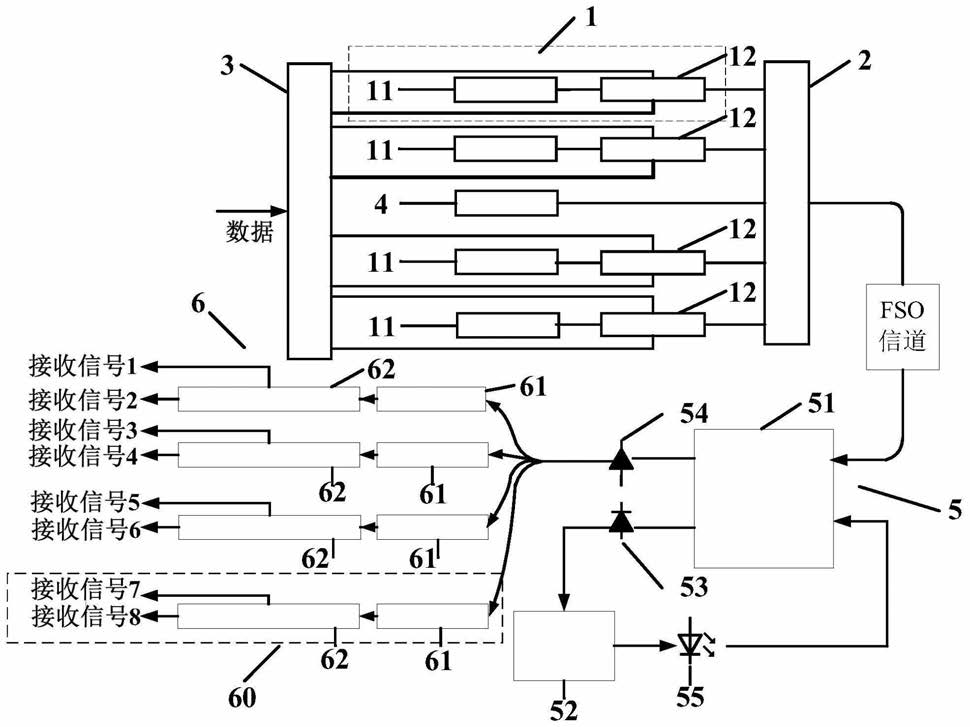

1.一种空间激光通信系统,所述系统包括发射端和接收端,其特征在于,所述发射端包括:多个发射组(1)、波分复用器(2)、串并联交换器(3)和第二激光器(4);

所述发射组(1)包括:第一激光器(11)和QPSK调制器(12);

在每一发射组(1)中,所述QPSK调制器(12)的输入端分别与所述串并联交换器(3)的输出端、第一激光器(11)的输出端和波分复用器(2)的输入端电连接;所述串并联交换器(3)的输入端用于接入外部设备输入的数据;

所述接收端包括:耦合组件(5)和解调组件(6);

所述耦合组件(5)包括:耦合器(51)、环路滤波器(52)、第一探测器(53)、第二探测器(54)和本振激光器(55);

所述解调组件(6)包括:与发射组(1)数量相同的解调组(60);

所述解调组(60)包括:电滤波器(61)和电QPSK接收器(62);

在每一解调组(60)中,所述电滤波器(61)的输入端与所述第二探测器(54)的输出端电连接;所述电滤波器(61)的输出端与所述电QPSK接收器(62)的输入端电连接;所述电QPSK接收器(62)的输出端用于输出第一信号和第二信号;

所述波分复用器(2)的输入端与所述第二激光器(4)的输出端电连接;所述波分复用器(2)的输出端通过自由空间光FSO信道与所述耦合器(51)的第一输入接口通信;

所述耦合器(51)的第二输入接口与所述本振激光器(55)的输出端电连接;

所述环路滤波器(52)的输入端与所述第一探测器(53)的输出端电连接;

所述第一探测器(53)的输入端与所述耦合器(51)的第一输出接口电连接;

所述耦合器(51)的第二输出接口与所述第二探测器(54)的输入端电连接。

2.如权利要求1所述的系统,其特征在于,所述耦合组件(5)还包括:压控振荡器(56)和IM调制器(57);

所述IM调制器(57)的输入端分别与所述压控振荡器(56)的输出端、所述本振激光器(55)的输出端电连接;

所述压控振荡器(56)的输入端与所述环路滤波器(52)的输出端电连接;

所述IM调制器(57)的输出端与所述第二输入接口电连接。

3.如权利要求2所述的系统,其特征在于,所述耦合器(51)为3dB耦合器。

4.如权利要求1~3中任一项所述的系统,其特征在于,所述第一激光器(11)为1550nm激光器。

5.如权利要求4所述的系统,其特征在于,所述发射组的数量为4。

6.如权利要求5所述的系统,其特征在于,针对每一所述发射组(1),且每一发射组(1)中相邻布置的第一激光器(11)波长间隔相等。

7.如权利要求6所述的系统,其特征在于,所述波长间隔大于0.08nm。

8.如权利要求5~7中任一项所述的系统,其特征在于,所述本振激光器(55)的波长与第二激光器(4)的波长相等。

9.如权利要求8所述的系统,其特征在于,每一发射组(1)的第一激光器(11)分别依次发射f0+Δf、f0‑Δf、f0+2Δf和f0‑2Δf的载波信号,其中,f0为载波频率,Δf为载波变化频率。

10.如权利要求9所述的系统,其特征在于,所述第二激光器(4)发射的载波频率为f0。
